Вентиляция в частном доме: схема и основные элементы

В новом доме установлены герметичные окна, стены и кровля утеплены, но в спальнях к утру становится душно, на окнах появляется конденсат, а запахи из кухни задерживаются надолго. Покупатель задаёт логичный вопрос: достаточно ли вытяжного вентилятора и нескольких стеновых клапанов или нужна полноценная приточно-вытяжная система?

Проблема в том, что вентиляция дома — это не один прибор. Это согласованная система, которая должна подавать нужное количество наружного воздуха, проводить его через жилые помещения и удалять из зон с повышенной влажностью и запахами. Если одного звена нет, воздухообмен нарушается.

Выбирать установку только по площади дома нельзя. Сначала определяют требуемый расход воздуха по помещениям, количество жильцов, режим эксплуатации и сопротивление сети воздуховодов. Только после этого подбирают оборудование, сечения каналов и воздухораспределители.

Как должна двигаться воздушная масса по дому

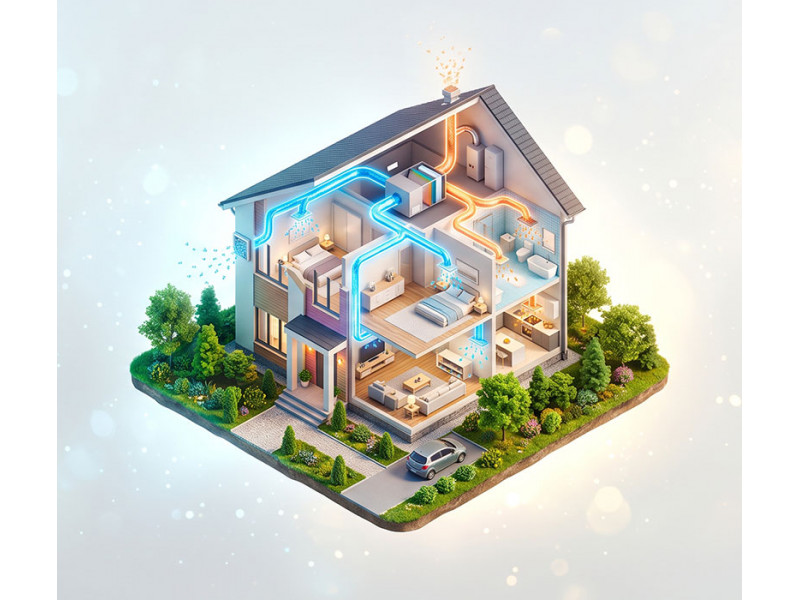

Базовый принцип одинаков для большинства жилых домов: свежий воздух подают в спальни, детские, кабинет и гостиную. Затем он проходит через коридор или холл и удаляется из кухни, санузлов, ванной, постирочной и гардеробной. Так поток движется от более чистых помещений к зонам, где образуются влага и запахи.

Чтобы схема работала при закрытых межкомнатных дверях, нужны пути перетока: зазоры под дверями, переточные решётки или специальные клапаны. Если приток организован в спальне, а дверь герметично закрывается, воздух не сможет свободно дойти до вытяжки в санузле.

Кухонная вытяжка над плитой — отдельная система. Она удаляет загрязнения непосредственно из зоны приготовления пищи и не заменяет общеобменную вытяжку кухни. Её подключение необходимо предусматривать отдельно, с учётом проекта и требований к зданию. Дымоходы котлов, каминов и другого топливного оборудования также не объединяют с бытовой вентиляционной сетью.

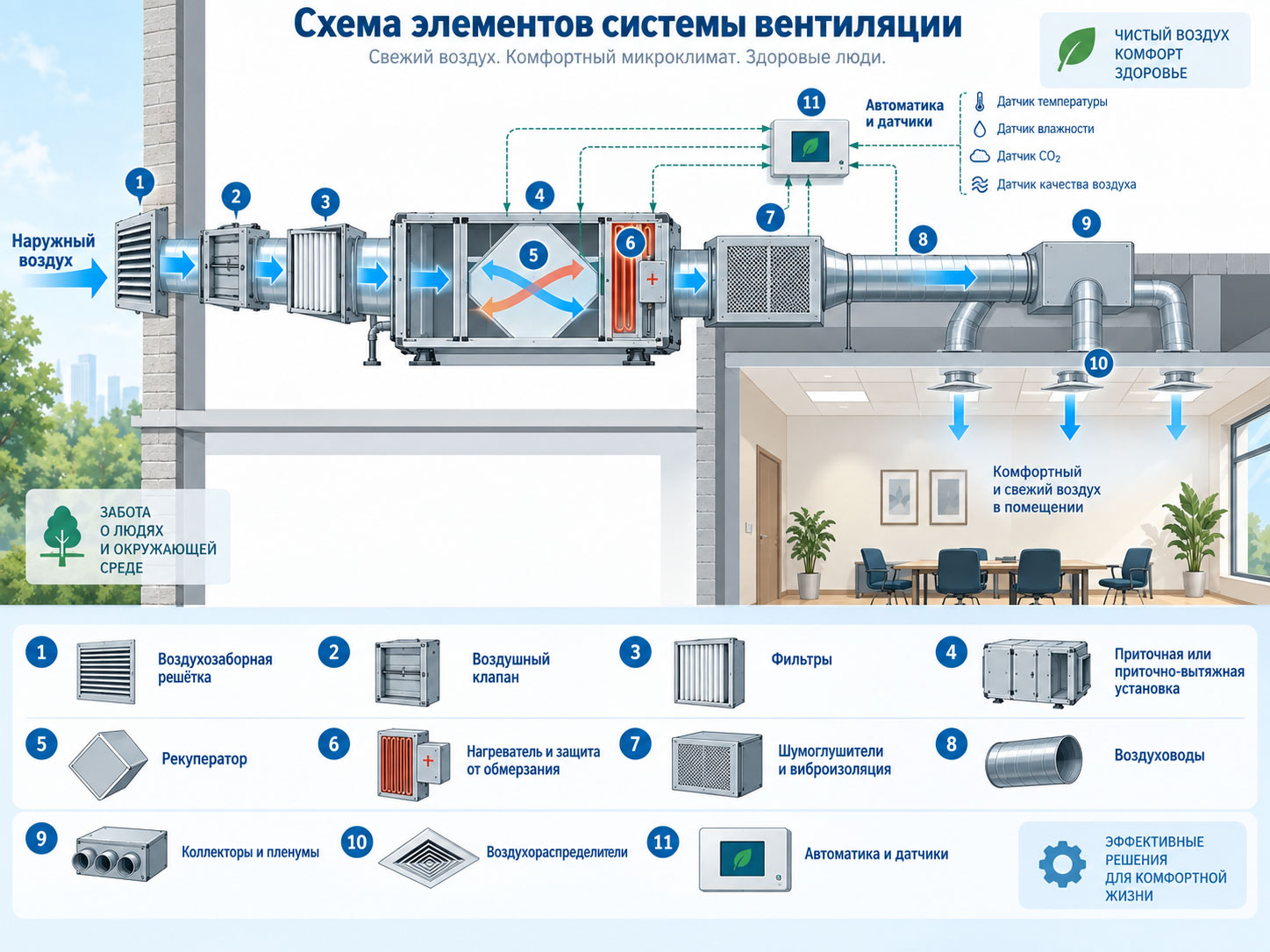

Основные элементы вентиляции частного дома

1. Воздухозаборная решётка. Защищает наружное отверстие от осадков, крупного мусора и попадания посторонних предметов. Место забора воздуха выбирают вдали от дымоходов, канализационных выходов, парковки и других источников загрязнений.
2. Воздушный клапан. Перекрывает канал при остановке системы и помогает исключить неконтролируемое поступление холодного воздуха.
3. Фильтры. Задерживают наружную пыль, пух и другие загрязнения. Класс очистки выбирают с учётом местности и требований жильцов, но одновременно учитывают сопротивление фильтра и стоимость его регулярной замены.
4. Приточная или приточно-вытяжная установка. В её корпусе могут находиться вентиляторы, фильтры, нагреватель, рекуператор и автоматика.
5. Рекуператор. Передаёт часть тепла удаляемого воздуха приточному потоку. Потоки при этом организованы внутри теплообменника и не должны напрямую смешиваться.
6. Нагреватель и защита от обмерзания. Нужны для устойчивой работы зимой. Конкретное решение зависит от типа рекуператора, климата и алгоритмов автоматики.
7. Шумоглушители и виброизоляция. Снижают распространение шума от вентиляторов и движение звука между помещениями по каналам.
8. Воздуховоды. Переносят воздух между установкой и помещениями. Их сечение рассчитывают по расходу, допустимой скорости и сопротивлению трассы.
9. Коллекторы и пленумы. Распределяют воздух по отдельным ветвям и соединяют воздуховоды с решётками, анемостатами или диффузорами.
10. Воздухораспределители. Подают и удаляют воздух в комнатах. Важно подобрать их не только по дизайну, но и по расходу, дальнобойности струи и уровню шума.
11. Автоматика и датчики. Управляют скоростями, температурой, нагревателем и защитными режимами. Регулирование по датчикам углекислого газа и влажности позволяет увеличивать воздухообмен тогда, когда это действительно необходимо.

Какие варианты вентиляции доступны

1. Естественная вентиляция

Воздух поступает через оконные или стеновые клапаны, неплотности и открытые окна, а удаляется по вертикальным вытяжным каналам. Система проста и не требует постоянной работы вентиляторов, но тяга меняется вместе с температурой наружного воздуха, ветром и состоянием каналов. Летом естественная вытяжка может заметно ослабевать.

2. Локальная вентиляция отдельных комнат

В наружной стене спальни, кабинета или гостиной устанавливают бризер, проветриватель либо настенный рекуператор. Это практичный вариант для готового дома, где прокладывать сеть воздуховодов уже поздно или слишком дорого. Для санузлов и кухни при этом всё равно нужно организовать вытяжку и обеспечить переток воздуха между помещениями.

3. Центральная приточная вентиляция

Одна приточная установка фильтрует и при необходимости подогревает наружный воздух, после чего распределяет его по жилым комнатам. Удаление воздуха выполняется естественными каналами или отдельной механической вытяжкой. Такая схема позволяет централизовать фильтрацию, но не возвращает тепло вытяжного воздуха, если в ней нет рекуперации.

4. Центральная приточно-вытяжная вентиляция с рекуперацией

Установка одновременно управляет притоком и вытяжкой, а рекуператор передаёт часть тепла между потоками. Система лучше контролируется, позволяет балансировать дом и снижает затраты на нагрев вентиляционного воздуха по сравнению с прямоточной схемой. При этом она требует проекта, места для оборудования и каналов, электропитания, обслуживания фильтров и правильной пусконаладки.

Сравнение систем вентиляции частного дома

Как выбрать вентиляционное оборудование

1. Рассчитайте требуемый расход воздуха

Исходными данными служат количество постоянных жильцов, назначение и площадь помещений, высота потолков, количество санузлов, режим использования кухни, наличие постирочной, гардеробных, спортзала и других зон. Расход считают для дома в целом и распределяют по помещениям. Значение на карточке установки «до определённой площади» подходит только для предварительной оценки.

Важно сравнивать требуемый расход не только с максимальной производительностью прибора. В реальной сети вентилятор преодолевает сопротивление фильтров, рекуператора, воздуховодов, отводов, клапанов и решёток. Поэтому рабочую точку определяют по аэродинамической характеристике установки и расчётному сопротивлению сети.

2. Оставьте разумный запас производительности

Система не должна постоянно работать на предельной скорости. Запас нужен для форсированного режима, загрязнения фильтров и компенсации сопротивления сети. При этом чрезмерно мощная установка без правильной регулировки может оказаться дороже, занимать больше места и создавать лишний шум.

3. Выберите тип рекуператора и зимний режим

Пластинчатые и роторные теплообменники отличаются конструкцией, поведением при низких температурах, требованиями к отводу конденсата и алгоритмами защиты от обмерзания. Сравнивать нужно не только заявленную эффективность, но и работу всей установки в климате конкретного региона: наличие преднагрева, байпаса, балансировки и допустимую температуру наружного воздуха.

4. Проверьте фильтрацию и доступность расходных материалов

Более тонкий фильтр лучше задерживает мелкие частицы, но увеличивает сопротивление и требует своевременной замены. До покупки стоит узнать стоимость комплекта фильтров, периодичность обслуживания и наличие расходников для выбранной модели.

5. Оцените шум не только установки, но и всей сети

Даже тихий прибор может стать слышимым из-за высокой скорости в каналах, маленьких решёток, жёсткого крепления или отсутствия шумоглушителей. Установку желательно размещать вне спален — в техническом помещении, кладовой, гардеробной, котельной при допустимости такого размещения или в другой доступной сервисной зоне.

6. Заранее определите место монтажа и обслуживания

Нужно учитывать не только габариты корпуса. Оставляют место для подключения каналов, открытия сервисной панели, замены фильтров, очистки теплообменника и ремонта вентиляторов. Для оборудования с образованием конденсата предусматривают корректный дренаж.

7. Проверьте электропитание, нагреватель и автоматику

Электрический нагреватель может заметно увеличить требуемую мощность подключения. Для дома с котлом иногда рассматривают водяной нагрев, но он усложняет обвязку и защиту от замерзания. Автоматику оценивают по нужным сценариям: недельное расписание, датчики CO₂ и влажности, постоянный расход, удалённое управление и интеграция с системой «умного дома».

8. Выберите схему воздуховодов

В магистральной схеме от основного канала выполняют ответвления к помещениям. Она требует меньше отдельных линий, но нуждается в тщательной балансировке и защите от передачи шума между комнатами. В коллекторной схеме к каждой решётке прокладывают отдельный гибкий канал от распределительного коллектора. Такой вариант удобен для скрытого монтажа и настройки, но требует места для коллекторов и большего количества воздуховодов.

Типичные ошибки при устройстве вентиляции

• Выбор установки только по площади дома. Два дома одинаковой площади могут отличаться количеством жильцов, санузлов, высотой потолков и сопротивлением трасс.
• Покупка оборудования до разработки схемы. После прокладки каналов может выясниться, что установка не создаёт нужного давления или не помещается в выбранное место.
• Приток и вытяжка расположены слишком близко. Воздух уходит по короткому пути, не проветривая обслуживаемую зону.
• Нет перетока между комнатами. Закрытые двери нарушают движение воздуха от жилых помещений к кухне и санузлам.
• Кухонную вытяжку подключают к рекуператору без предусмотренного решения. Жир и загрязнения быстро засоряют каналы и теплообменник.
• Наружные участки не утеплены. На холодных каналах может образовываться конденсат.
• Занижено сечение воздуховодов. Растут скорость, сопротивление и шум, а фактический расход снижается.
• Установка смонтирована без сервисного доступа. Замена фильтра или ремонт превращаются в демонтаж отделки.
• Нет шумоглушителей и виброразвязки. Шум от вентиляторов и разговоры могут распространяться по сети.
• Система не отбалансирована. Ближайшие комнаты получают избыток воздуха, а дальние — недостаток.
• Не учтены котельная, камин и газовое оборудование. Для них действуют специальные требования к воздуху для горения, вентиляции и дымоудалению; решения должен принимать профильный специалист.

Подходящие категории оборудования на Ventiline.ru

• Приточно-вытяжные установки — для центральной системы с управляемым притоком и удалением воздуха.
• Приточные установки — для централизованной подачи фильтрованного и подогретого воздуха.
• Бризеры и настенные рекуператоры — для локальной вентиляции готовых комнат.
• Воздуховоды, коллекторы и пленумы — для распределительной сети.
• Диффузоры и вентиляционные решётки — для подачи и удаления воздуха в помещениях.
• Шумоглушители и воздушные клапаны — для акустического комфорта и управления потоками.

Примеры оборудования

Ниже приведены модели из каталога Ventiline.ru для разных схем и диапазонов расхода. Это не готовый комплект для любого дома: окончательный выбор делают после расчёта воздухообмена и сопротивления сети.

Характеристики приведены по карточкам товаров на дату подготовки материала. Комплектацию, рабочую производительность, наличие и совместимость элементов следует уточнять перед заказом.
