Приточная установка с нагревателем Minibox.E-300 GTC

Описание Minibox.E-300 GTC

Minibox.E-300 GTC - компактная приточная установка с электрическим нагревом для квартиры, дома, офиса или небольшого магазина. Установка забирает наружный воздух, очищает его фильтром G4, подогревает керамическим PTC-нагревателем 2,4 кВт и подает в помещения - до 300 м³/ч. Высота корпуса - 196 мм, поэтому установку можно спрятать за подвесным потолком.

Кому подходит

• Для квартиры, частного дома или офиса площадью до 100 м², где нужен подогретый и очищенный приток.
• Для помещений с подвесным потолком, закрытой лоджии или балкона: высота корпуса - 196 мм.
• Подходит для систем, где позже планируют добавить охлаждение, увлажнение или вытяжной блок: к автоматике GTC их можно подключить.

Преимущества Minibox.E-300 GTC

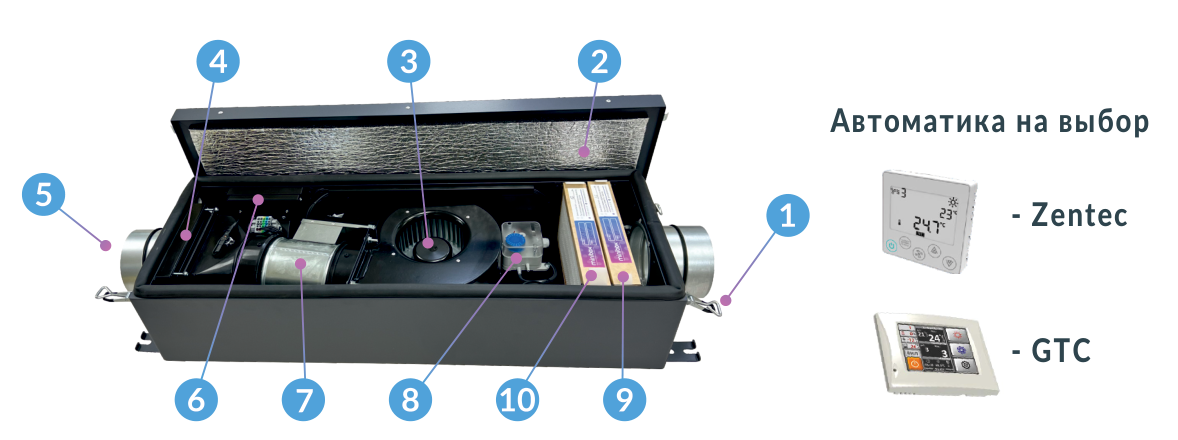

Как устроена установка

1. Прижимной механизм для герметичного закрывания крышки.
2. Крышка и корпус с двойной шумовиброизоляцией.
3. Центробежный вентилятор с EC-мотором.
4. Керамический PTC-нагреватель - пожаробезопасный, не сжигает кислород.
5. Фланец Ф125.
6. Встроенная автоматика с настенным пультом управления.
7. Клапан с приводом: при отключении установки блокирует доступ холодного воздуха.
8. Датчик загрязненности фильтров.
9. Первый слот для фильтра - штатно фильтр G4 от грязи и пыли.
10. Второй слот - для фильтра CARBON EU9 или HEPA H11.

Фильтрация воздуха

Штатно установка комплектуется фильтром грубой очистки G4. Второй слот позволяет улучшить очистку: угольный фильтр CARBON EU9 задерживает запахи, фильтр HEPA H11 - мелкую пыль и аллергены. Оба фильтра - дополнительное оборудование. Когда фильтр загрязнится, сработает датчик загрязненности.

• G4 и CARBON EU9 - замена раз в 3-6 месяцев.
• HEPA H11 - замена раз в 12 месяцев.

Автоматика и управление

Установка Minibox.E-300 GTC оснащена автоматикой GTC с цветным сенсорным пультом. Встроенная автоматика изолирована от внешней среды и имеет полный комплект датчиков.

• 10 скоростей вентилятора, уставка температуры приточного воздуха от +10 до +30 °C.
• Датчик температуры и влажности в пульте, индикация температуры наружного воздуха.
• Недельный таймер, контроль производительности, зимний старт, автозапуск.
• Подключение компрессорно-конденсаторного блока (ККБ), канального увлажнителя, вытяжной установки Minibox серии X, датчиков CO2 и влажности, управление VAV-системой.
• Подключение к «умному дому» по Modbus. Удаленное управление - через Ethernet-модуль EM-LAN (дополнительное оборудование), кабелем RJ45 к роутеру.

Важные характеристики

Рекомендуемая площадь указана производителем для высоты потолков 3 м и однократного воздухообмена.

Конструкция и комплектация

• Шумоизолированный корпус с центробежным EC-вентилятором.
• Встроенная автоматика GTC с пультом управления.
• Керамические нагреватели и твердотельное реле.
• Фильтр G4.
• Датчики температуры, загрязненности фильтров и перегрева.
• Клапан с электроприводом.
• Клеммы для подключения дополнительного оборудования.
• Паспорт.

Дополнительно: фильтры CARBON EU9 и HEPA H11, монтажная рама с откидным козырьком, шумоглушители 125/600 и 125/900, шумоподавляющий анемостат Ф125, Ethernet-модуль EM-LAN, датчики перепада давления и CO2, вытяжной блок Minibox серии X.

Монтаж и эксплуатация

Положение установки выбирают по удобству размещения: горизонтально или вертикально, на стену, потолок или на подвесы. Со стороны обслуживания оставляют свободное место для открывания крышки и замены фильтров. Монтаж и первый запуск выполняет квалифицированный персонал с выводом установки на расчетные режимы.

Производитель допускает горизонтальный монтаж на фасаде здания на монтажной раме Minibox с откидным козырьком, который защищает установку от осадков.

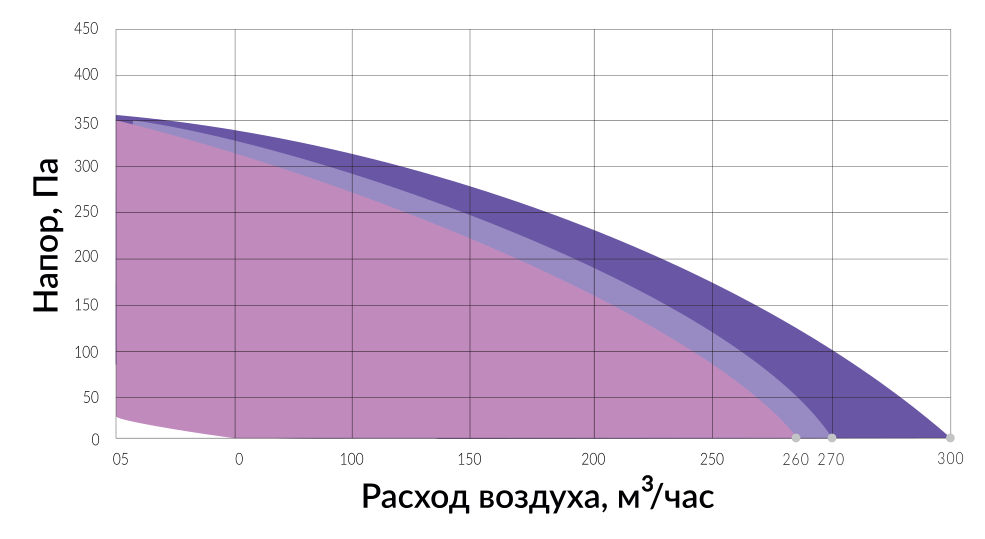

Производительность с разными фильтрами

Фактический расход зависит от сопротивления вентиляционной сети и набора фильтров. По паспорту производителя максимальный расход: с фильтром G4 - 300 м³/ч, с фильтрами G4 + HEPA11 - 260 м³/ч, с фильтрами CARBON + HEPA11 - 270 м³/ч.

Отличие от похожих моделей

• Minibox.E-300 PREMIUM - тот же корпус и характеристики, вентилятор EC EbmPapst (Германия).
• Minibox.E-300 mini - более короткий корпус 660×315×200 мм.
• Minibox.E-300-FKO - с фотокаталитической очисткой воздуха и УФ-лампой.

В Minibox.E-300 GTC стоит EC-вентилятор китайского производства с немецкими подшипниками. Автоматика на выбор: GTC (10 скоростей) или Zentec (7 скоростей, цифровой пульт).

Гарантия и обслуживание

Гарантия производителя - 2 года при заполненном гарантийном талоне, гарантия Ventiline на монтаж - 5 лет. Гарантия сохраняется при монтаже и пусконаладке специализированной организацией. Замена фильтров в гарантийный ремонт не входит.
