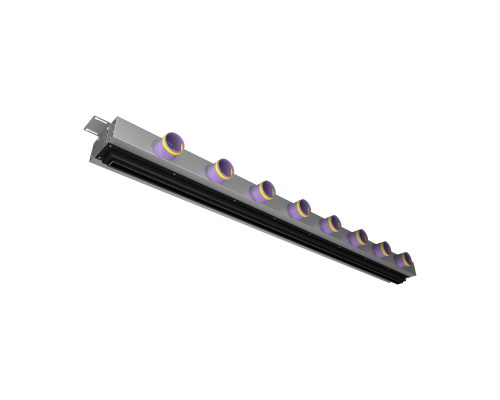

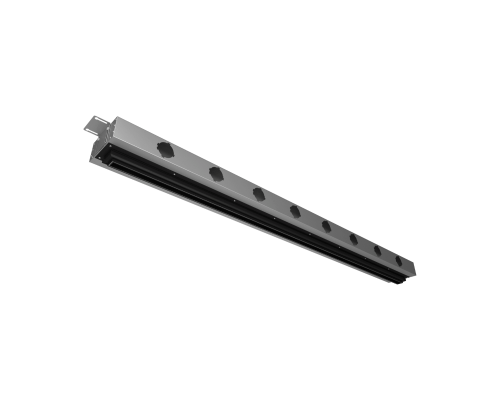

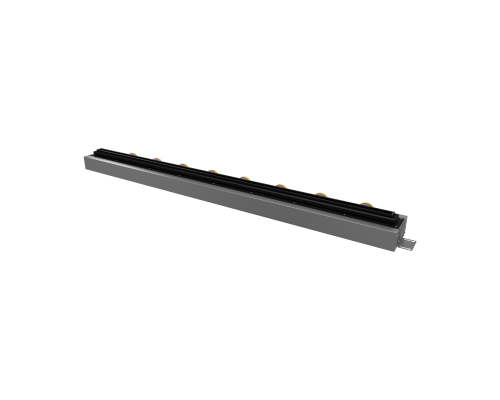

Щелевой диффузор Provent VPND 2000х25/75х8 для натяжного потолка с КСД на 8 выхода

Щелевой диффузор с камерой статического давлениея (КСД) для натяжных потолков на 6 выхода (без фланцев в комплекте)

Щелевая вентиляционная решетка Provent VPND 2000/75×8 предназначена для установки в натяжные потолки ( как ПВХ, так и тканевые) и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 2000 мм и шириной 25 мм, восемь фланцев для подключения гибких воздуховодов 75 мм.

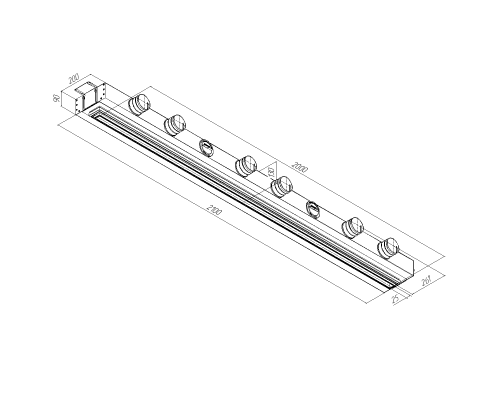

• Размеры щелевого диффузора: 2000 x 25 мм (высота диффузора 40 мм)
• Размеры КСД (адаптер): 2100 х 90 х 200 мм
• Выходы воздуховодов: 8 х 75  мм
• Размеры (с присоединительными фланцами и диффузором): 2100 х 130 х 261 мм
• Минимальная высота занижения потолка: 130 мм

Конструкция

КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPND 2000/75×8 обеспечивает минимальное падение давления и низкие показатели шума.

Монтаж

Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).

Таблица значений сопротивления диффузора

Упаковочная информация

Диффузор упакован в коробку из плотного бурого гофрокартона.

Размеры коробки: 2125 х 210 х 155 мм

Масса брутто: 10,8 кг
