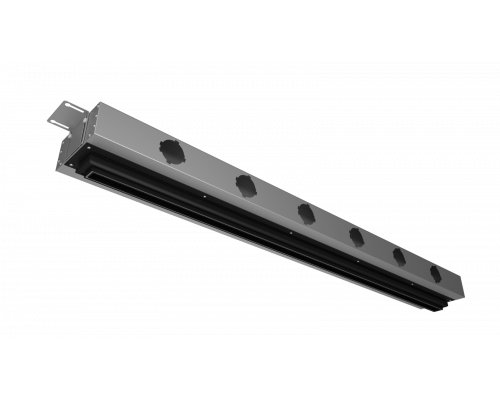

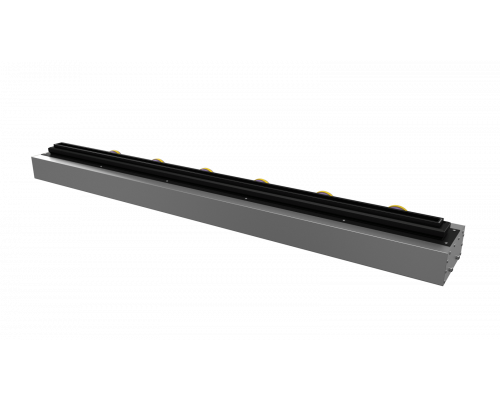

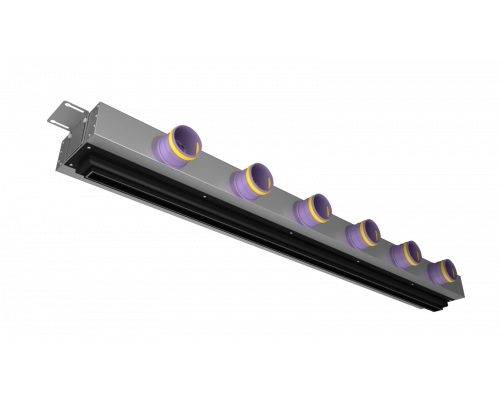

Щелевой диффузор Provent VPND 1500х25/90х6 для натяжного потолка с КСД на 6 выхода

Щелевой диффузор с КСД для натяжных потолков на 4 выхода (без фланцев в комплекте)

Щелевой вентиляционный диффузор Provent VPND 1500/90×6 предназначен для установки в натяжные потолки ( как ПВХ, так и тканевые) и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 90 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 1500 мм и шириной 25 мм, шесть фланцев для подключения гибких воздуховодов 90 мм.

• Размеры щелевого диффузора: 1500 x 25 мм (высота диффузора 40 мм)
• Размеры КСД (адаптер): 1600 х 200 х 105 мм
• Выходы воздуховодов: 6 х 90  мм
• Размеры (с присоединительными фланцами и диффузором): 1600 х 261 х 145 мм
• Минимальная высота занижения потолка: 145 мм

Конструкция

КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPND 1500/90×6 обеспечивает минимальное падение давления и низкие показатели шума.

Монтаж

Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Provent RP 90 фиксируются специальными замками Provent LK 90 на присоединительных фланцах (фланцы в комплект не входят).

Таблица значений сопротивления диффузор

Упаковочная информация

Диффузор упакован в индивидуальную коробку из плотного бурого гофрокартона.

• Размеры коробки: 1630 х 215 х 175 мм
• Масса брутто: 8,35 кг
