Приточная установка Ventmatic VMPU-W-FR-500-1 компактная, с фреон. охлаждением, 500 м³/ч, водяной нагрев 1 фаза 230В

Описание Ventmatic VMPU-W-FR-500-1

Ventmatic VMPU-W-FR-500-1 - компактная подвесная приточная установка с водяным нагревателем, встроенным смесительным узлом и фреоновым испарителем 2,8 кВт. Зимой установка подогревает наружный воздух теплоносителем из системы отопления, летом - охлаждает и осушает его при подключении наружного фреонового охладителя. Номинальный расход 500 м³/ч, максимальный - до 785 м³/ч. Работает от однофазной сети 230 В.

Кому подходит

• Для дома или офиса площадью до 200 м² с системой отопления, где нужен приток с подогревом и охлаждением.
• Для объектов, где можно установить наружный фреоновый охладитель.
• Для монтажа за подвесным потолком: высота корпуса - 255 мм.

Преимущества Ventmatic VMPU-W-FR-500

Водяной нагреватель и смесительный узел

Смесительный узел встроен в установку: насос 25-40, регулирующий клапан Kvs 4,0, подключение труб теплоснабжения 3/4". Трубы и электрика подключаются сбоку справа (тип 1, складская позиция) или слева (тип 2). Тепловую мощность нагревателя производитель не указывает: она зависит от температуры теплоносителя.

Фреоновое охлаждение

В установке стоит фреоновый испаритель 2,8 кВт с каплеуловителем, трубки хладагента - 6-10 мм, подключение сбоку справа. Охлаждение работает в паре с наружным фреоновым охладителем, в комплект поставки он не входит. Автоматика выдает охладителю сигнал «пуск», управляет инверторным охладителем сигналом 0-10 В и принимает сигнал аварии. Есть функция осушения воздуха.

Фильтрация воздуха

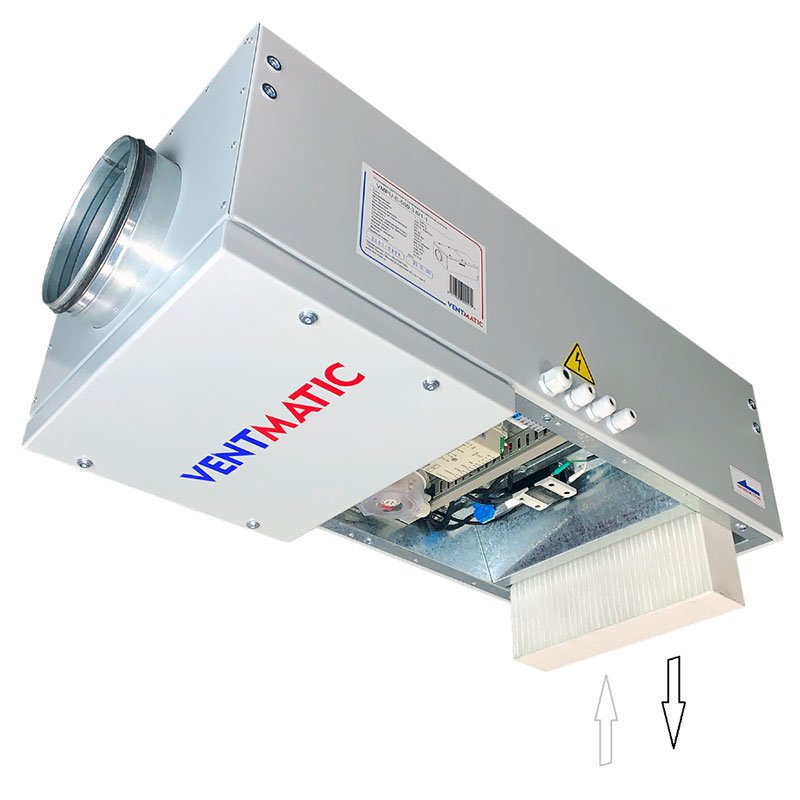

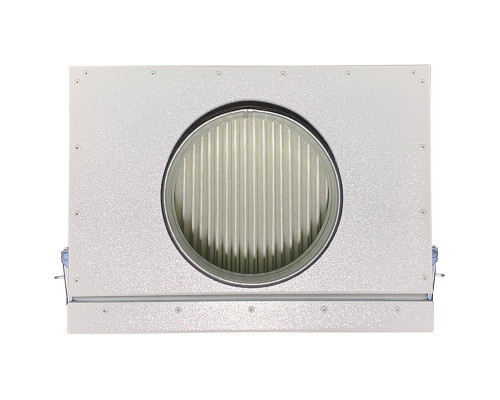

В установке стоит клееный кассетный фильтр класса M5 (F5) толщиной 60 мм. Площадь фильтрации в 6 раз больше площади сечения канала. Когда фильтр загрязнится, на панели управления появится ошибка [17] «ЗАМЕНИТЬ ВХОДЯЩИЙ ФИЛЬТР».

• Фильтровальное полотно ПФ-170 с увеличенной поверхностной плотностью.
• Начальное сопротивление - 49 Па, конечное - 400 Па.
• Рабочая температура фильтра - от -40 до +60 °C, влажность - не более 95%.

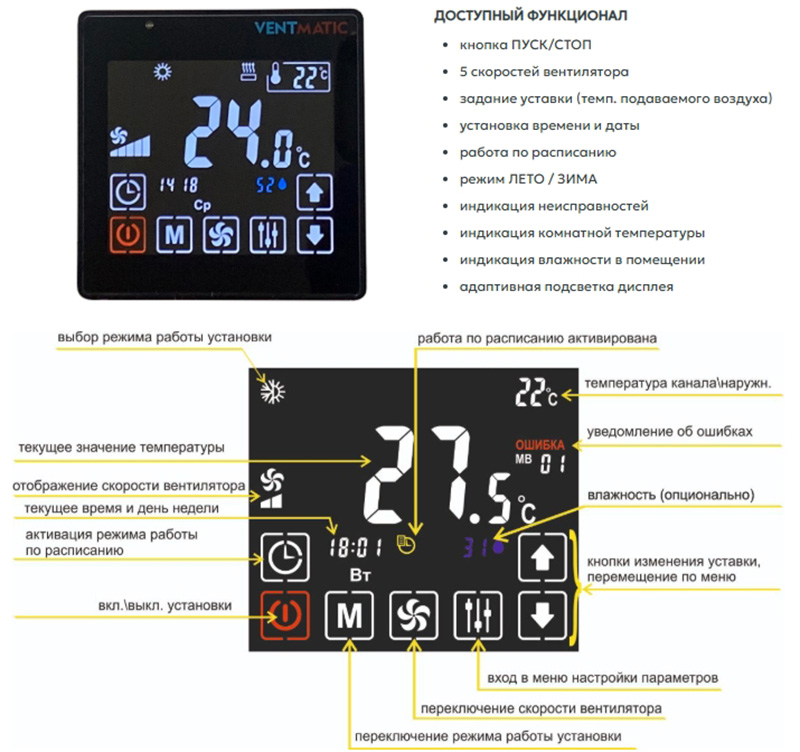

Автоматика и управление

• Кнопка пуск/стоп, 5 скоростей вентилятора, уставка температуры приточного воздуха.
• Часы, работа по расписанию, режим лето/зима.
• Индикация комнатной температуры, влажности и неисправностей.
• Опции: датчик наружной температуры, управление скоростью вытяжного вентилятора сигналом 0-10 В.
• Подключение сигнала АПС (пожарной сигнализации), управление воздушной заслонкой с электроприводом.
• Протоколы Modbus, Ethernet, встроенный Web-сервер.

Важные характеристики

Конструкция и комплектация

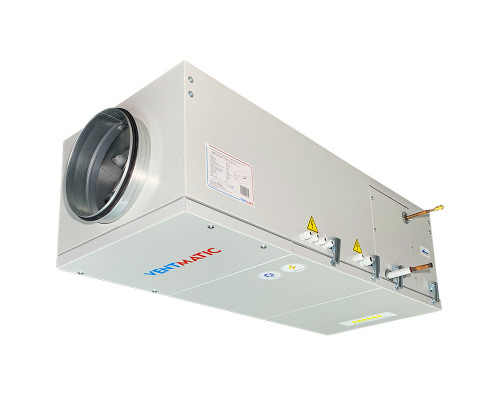

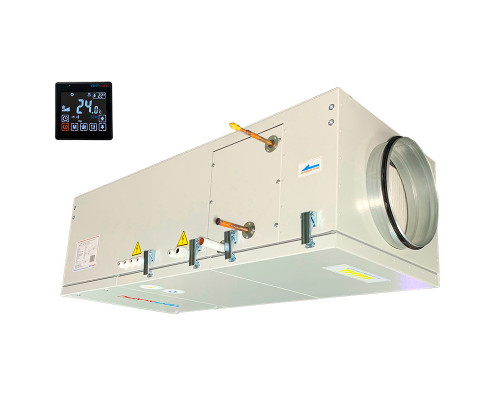

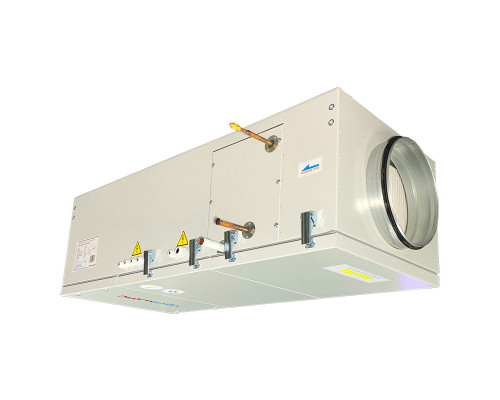

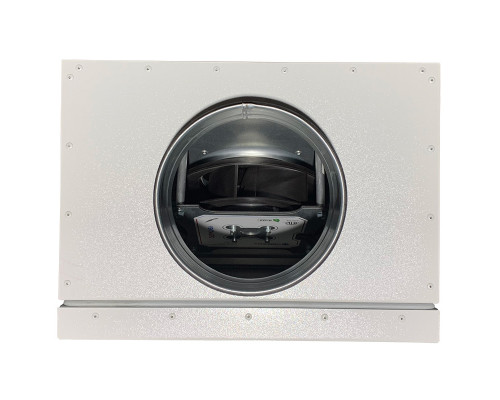

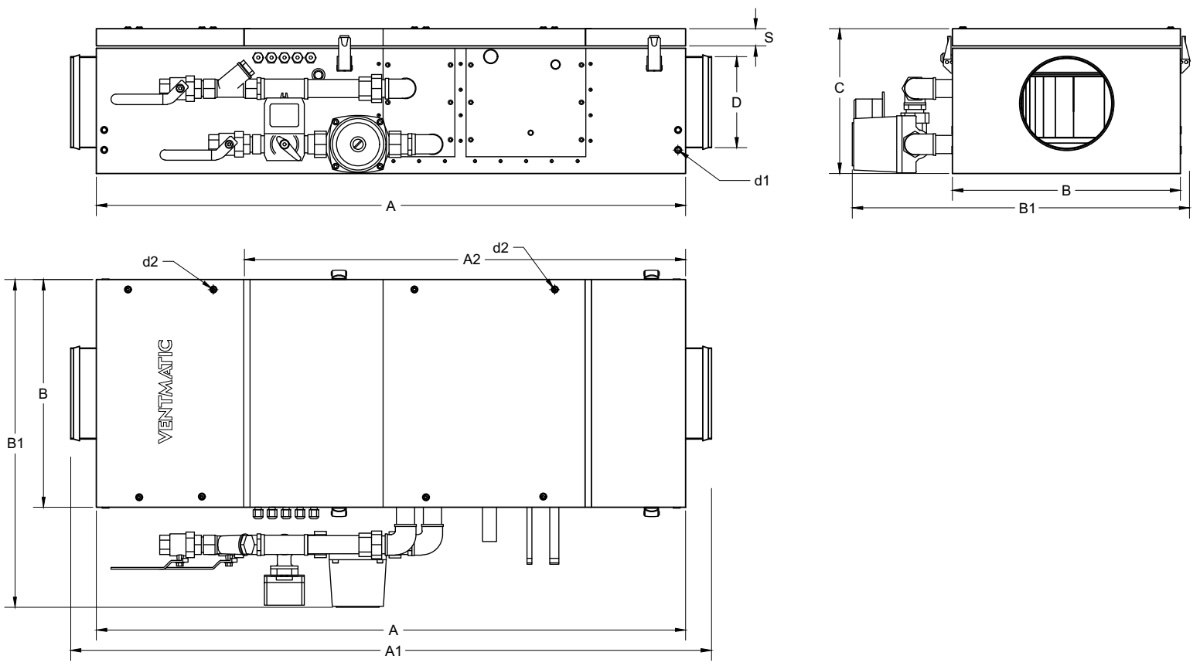

Шумоизолированный корпус цвета RAL 7035 со стенкой 30 мм и съемной шумоизолированной крышкой. Внутри - EC-вентилятор LONGWELL, водяной нагреватель со смесительным узлом, фреоновый испаритель с каплеуловителем и кассетный фильтр.

• Установка приточная VMPU-W-FR-1 в сборе.
• Комплект креплений для монтажа.

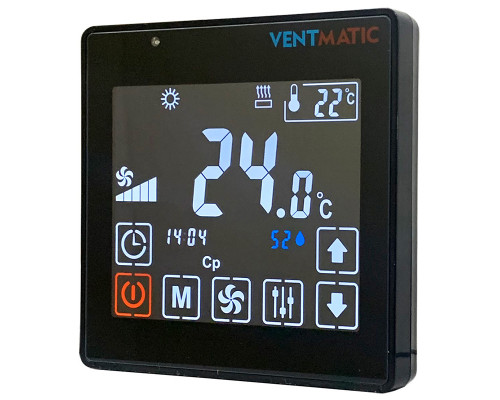

• Панель управления автоматикой.
• Паспорт изделия.

Монтаж и эксплуатация

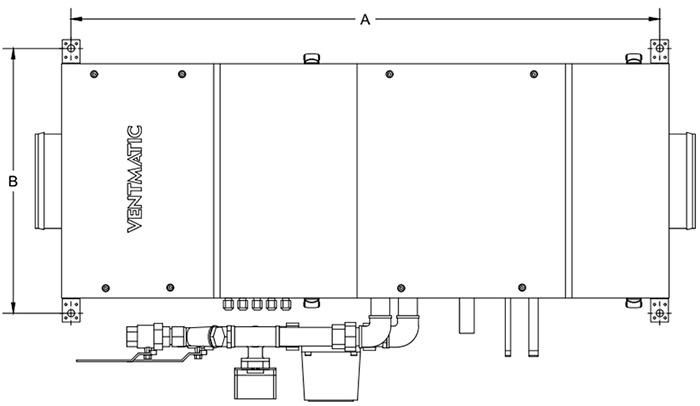

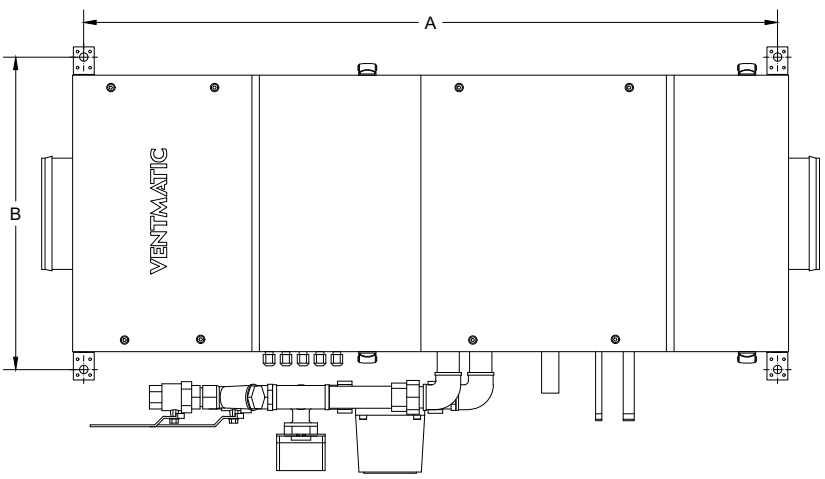

Установку монтируют только в горизонтальном положении внутри помещения на крепления M8. Сторона обслуживания - снизу: под установкой нужно оставить доступ к крышке и фильтру. Допустимая температура эксплуатации - от -30 до +40 °C, класс защиты IP40.

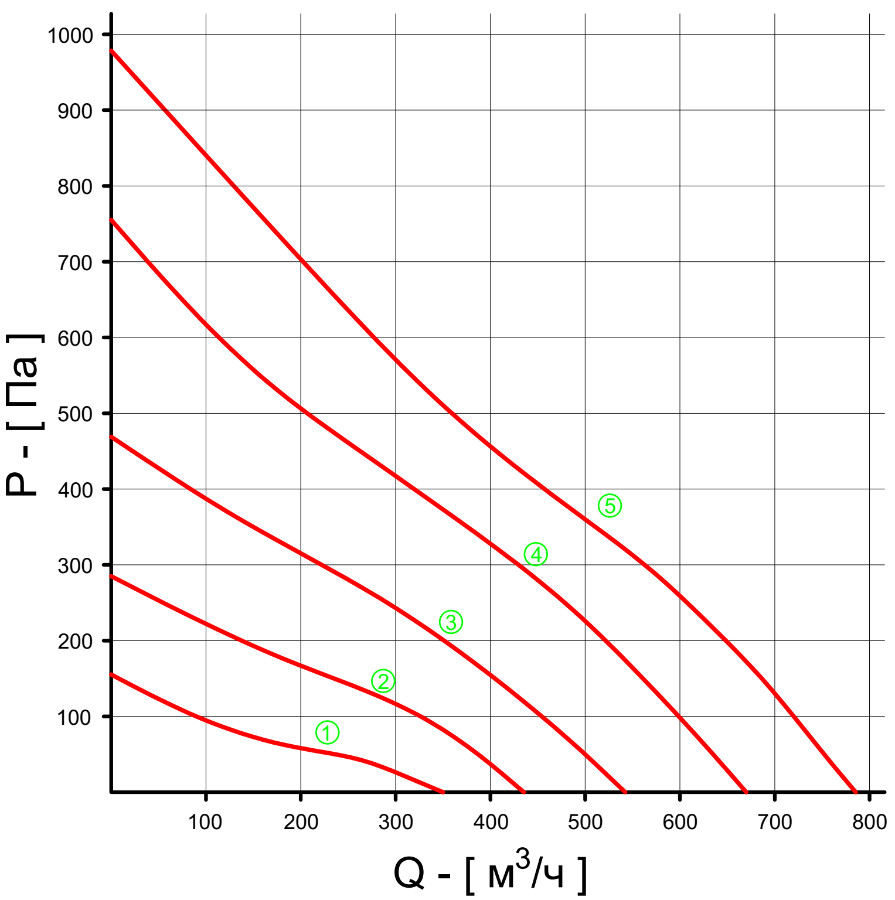

Производительность и сопротивление сети

Фактический расход зависит от скорости вентилятора и сопротивления вентиляционной сети. Максимальный напор - 790 Па, максимальный расход - 785 м³/ч.

Отличие от похожих моделей

VMPU-W-FR сочетает водяной нагрев серии VMPU-W и фреоновое охлаждение серии VMPU-E-FR. Если на объекте нет системы отопления, подходит VMPU-E-FR-500 с электрическим нагревателем 3,6 кВт.

Гарантия и обслуживание

Гарантия производителя - 2 года, назначенный срок службы - не менее 8 лет. Гарантия Ventiline на монтаж - 60 месяцев. Фильтр меняют по сигналу автоматики, использованный фильтр утилизируется как строительный мусор.
