Приточная установка Ventmatic VMPU-W-1000-1, водяной нагрев, 1000 м³/ч 1 фаза 230В

Описание Ventmatic VMPU-W-1000-1

Ventmatic VMPU-W-1000-1 - компактная подвесная приточная установка с водяным нагревателем и встроенным смесительным узлом. Установка очищает наружный воздух фильтром F5, подогревает его теплоносителем из системы отопления и подает в помещения: номинальный расход 1000 м³/ч, максимальный - до 1390 м³/ч. Работает от однофазной сети 230 В.

Кому подходит

• Для частного дома или коттеджа площадью до 230 м² с котлом или центральным отоплением: воздух греется водой из системы теплоснабжения.
• Для офиса, магазина или кафе, где есть подключение к тепловой сети.
• Для монтажа за подвесным потолком: высота корпуса - 345 мм.

Преимущества Ventmatic VMPU-W-1000

Водяной нагреватель и смесительный узел

Смесительный узел встроен в установку: насос 25-60, регулирующий клапан Kvs 6,3, подключение труб теплоснабжения 1". Трубы и электрика подключаются сбоку справа (тип 1, складская позиция) или слева (тип 2). Тепловую мощность нагревателя производитель не указывает: она зависит от температуры теплоносителя.

Фильтрация воздуха

В установке стоит клееный кассетный фильтр класса M5 (F5) толщиной 60 мм. Площадь фильтрации в 6 раз больше площади сечения канала. Когда фильтр загрязнится, на панели управления появится ошибка [04] «фильтр загрязнен».

• Фильтровальное полотно ПФ-170 с увеличенной поверхностной плотностью.
• Начальное сопротивление - 49 Па, конечное - 400 Па.
• Рабочая температура фильтра - от -40 до +60 °C, влажность - не более 95%.

Автоматика и управление

• Кнопка пуск/стоп, 5 скоростей вентилятора, уставка температуры приточного воздуха.
• Часы, работа по расписанию, режим лето/зима.
• Индикация комнатной температуры, влажности и неисправностей.
• Опции: датчик наружной температуры, управление скоростью вытяжного вентилятора (раздельно).
• Протоколы Modbus, Ethernet, встроенный Web-сервер.

Важные характеристики

Конструкция и комплектация

Шумоизолированный корпус цвета RAL 7035 со стенкой 30 мм и съемной шумоизолированной крышкой. Внутри - EC-вентилятор LONGWELL, водяной нагреватель со смесительным узлом и кассетный фильтр.

• Установка приточная VMPU-W-1 в сборе.
• Комплект креплений для монтажа.
• Панель управления автоматикой.
• Паспорт изделия.

Монтаж и эксплуатация

Установку монтируют только в горизонтальном положении внутри помещения на крепления M8. Межосевые монтажные размеры - 770×512 мм. Сторона обслуживания - снизу: под установкой нужно оставить доступ к крышке и фильтру. Допустимая температура эксплуатации - от -30 до +40 °C, класс защиты IP40.

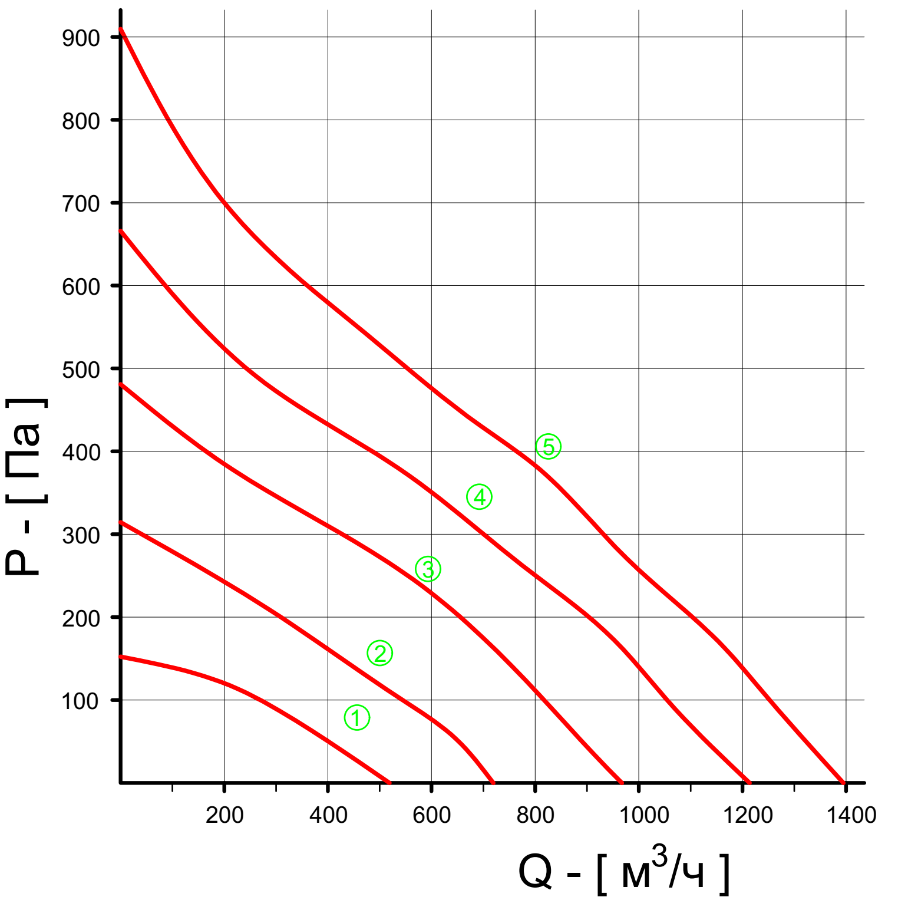

Производительность и сопротивление сети

Фактический расход зависит от скорости вентилятора и сопротивления вентиляционной сети. Максимальный напор - 924 Па, максимальный расход - 1390 м³/ч.

Отличие от похожих моделей

Серия VMPU-W-1 выпускается в 4 типоразмерах: VMPU-W-500 (Ø160), VMPU-W-750 (Ø200), VMPU-W-1000 (Ø250) и VMPU-W-1500 (Ø315), все - от однофазной сети 230 В. В отличие от серии VMPU-E, где воздух греет электрический нагреватель, VMPU-W греет воздух водой из системы отопления через встроенный смесительный узел.

Гарантия и обслуживание

Гарантия производителя - 2 года, назначенный срок службы - не менее 8 лет. Гарантия Ventiline на монтаж - 60 месяцев. Фильтр меняют по сигналу автоматики, использованный фильтр утилизируется как строительный мусор.
