Приточная установка Ventmatic VMPU-PKMI-3-FK(G4)-HW3-LWE280/0.7/1-EC-A-R(L), водяной нагрев, 230 AC

Описание Ventmatic VMPU-PKMI-3-FK(G4)-HW3-LWE280/0.7/1-EC-A

Ventmatic VMPU-PKMI-3-FK(G4)-HW3-LWE280/0.7/1-EC-A - моноблочная каркасно-панельная приточная установка со встроенной автоматикой, водяным нагревателем и смесительным узлом, типоразмер 3. Установка поставляется с настроенным контроллером и пультом: номинальный расход 3000 м³/ч, максимальный - до 3650 м³/ч, прямоугольное подключение 600×300 мм, питание 230 В.

Кому подходит

• Для коммерческих помещений площадью до 900 м²: офисов, магазинов, кафе, торговых залов.
• Для коттеджей и производственных помещений с системой теплоснабжения.
• Для объектов, где установку нужно запустить быстро: автоматика и обвязка нагревателя собраны на заводе.

Преимущества Ventmatic VMPU-PKMi-3

Водяной нагреватель и смесительный узел

Трехрядный водяной нагреватель: тепловая мощность 46 кВт при теплоносителе 90/70 °C, присоединение 1". Смесительный узел встроен: насос 25/60, клапан Kvs 6,3 с приводом 24 В (0-10 В). Трубы теплоснабжения и электрика подключаются справа или слева - сторона указывается в обозначении исполнения (R/L).

Фильтрация воздуха

Штатно стоит фильтр-вставка карманного типа класса G4. Засорение контролирует встроенное реле перепада давления 50-500 Па. Фильтр меняют сверху или снизу - в зависимости от исполнения.

Автоматика и управление

Базовые функции моноблока выполняет контроллер М3 VENTMATIC: фильтрация, водяной нагрев, управление вытяжным вентилятором. С контроллером АТЛАС можно подключить фреоновое или водяное охлаждение, дополнительный электронагрев, рециркуляцию, роторный или пластинчатый рекуператор, увлажнитель - эти опции в моноблок не входят и ставятся отдельно.

• Кнопка пуск/стоп, 5 скоростей вентилятора, уставка температуры приточного воздуха.
• Часы, работа по расписанию, режим лето/зима.
• Индикация комнатной температуры, влажности и неисправностей.
• Опции: датчик наружной температуры, раздельное управление скоростью вытяжного вентилятора.
• Протоколы Modbus, Ethernet, встроенный Web-сервер.
• Соединительный провод пульта в комплект не входит.

Важные характеристики

Исполнения и габариты типоразмера 3

Установка выпускается в подвесном и напольном исполнении, со стенкой 25 или 45 мм. Размеры A×B×C - длина × высота × ширина по чертежу производителя.

Конструкция и комплектация

Каркасно-панельный корпус со встроенными секциями фильтра, водяного нагревателя и вентилятора. Все элементы заменяются без демонтажа установки, к автоматике и фильтру - удобный доступ.

• Установка приточная со встроенной автоматикой, стенка 25 или 45 мм, подвесное или напольное исполнение.
• Заслонка воздушная с электроприводом 5 Нм 230 В и пружинным возвратом.
• Встроенный модуль автоматики с настройками для поставляемой конфигурации.
• Пульт управления автоматикой.
• Фильтр-вставка карманного типа G4.
• Реле дифференциального давления 50-500 Па и термостат защиты от замерзания.
• Паспорт изделия.

Монтаж и эксплуатация

Установку с водяным нагревом монтируют только в горизонтальном положении. Сторона обслуживания подвесного исполнения - снизу, напольного - сверху; доступ справа или слева, по исполнению. Допустимая температура эксплуатации - от -40 до +40 °C, класс защиты IP40.

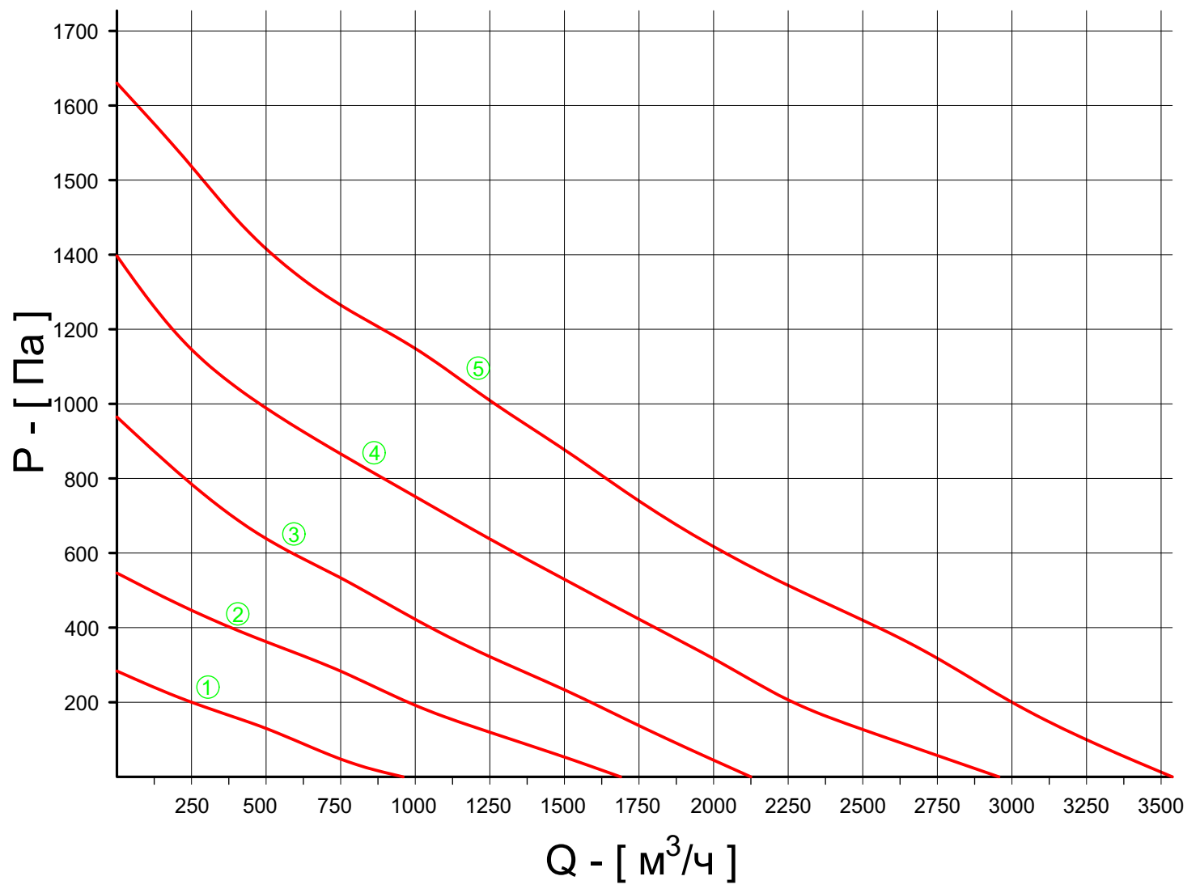

Производительность и сопротивление сети

Фактический расход зависит от скорости вентилятора и сопротивления вентиляционной сети. Максимальный расход - 3650 м³/ч.

Отличие от похожих моделей

Линейка VMPU-PKMi-EC-A - 7 типоразмеров с подключением от 400×200 до 1000×500 мм и номинальным расходом от 1200 до 8000 м³/ч. Типоразмеры 1-3 работают от 230 В, 4-7 - от 380 В. В отличие от компактных VMPU-W, PKMi - каркасно-панельный моноблок с прямоугольным подключением, заслонкой и автоматикой в составе установки.

Гарантия и обслуживание

Гарантия производителя - 2 года, назначенный срок службы - не менее 8 лет. Гарантия Ventiline на монтаж - 60 месяцев. Фильтр меняют по сигналу автоматики, использованный фильтр утилизируется как строительный мусор.
