Приточная установка Ventmatic VMPU-E-FR-1500-15.0/3-1 компактная, с фреон. охлаждением, 1500 м³/ч, электронагрев 15.0 kW 3 фазы 380В

Описание Ventmatic VMPU-E-FR-1500-15.0/3-1

Ventmatic VMPU-E-FR-1500-15.0/3-1 - компактная подвесная приточная установка с электрическим оребренным ТЭН 15 кВт и фреоновым испарителем 7,5 кВт. Зимой установка очищает и подогревает наружный воздух, летом - охлаждает и осушает его при подключении наружного фреонового охладителя. Номинальный расход 1500 м³/ч, максимальный - до 2021 м³/ч. Работает от трехфазной сети 380 В.

Кому подходит

• Для квартиры, дома или офиса площадью до 490 м², где нужен приток с подогревом зимой и охлаждением летом.
• Для объектов, где можно установить наружный фреоновый охладитель.
• Для монтажа за подвесным потолком: высота корпуса - 410 мм.

Преимущества Ventmatic VMPU-E-FR-1500

Фреоновое охлаждение

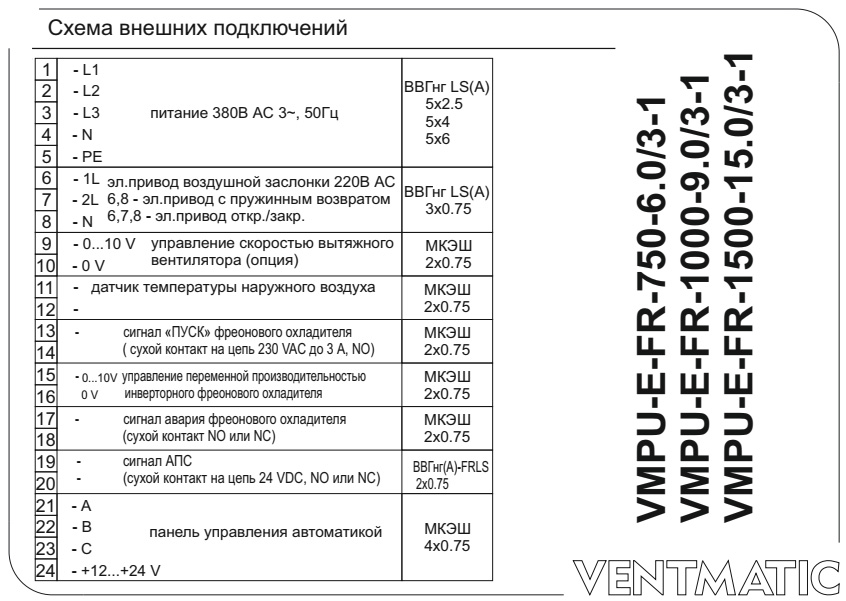

В установке стоит фреоновый испаритель 7,5 кВт с каплеуловителем, трубки хладагента - 10-16 мм, подключение сбоку слева. Охлаждение работает в паре с наружным фреоновым охладителем, в комплект поставки он не входит. Автоматика выдает охладителю сигнал «пуск», управляет инверторным охладителем сигналом 0-10 В и принимает сигнал аварии. Есть функция осушения воздуха.

Фильтрация воздуха

В установке стоит клееный кассетный фильтр класса M5 (F5) толщиной 60 мм. Площадь фильтрации в 6 раз больше площади сечения канала. Когда фильтр загрязнится, на панели управления появится ошибка [17] «ЗАМЕНИТЬ ВХОДЯЩИЙ ФИЛЬТР».

• Фильтровальное полотно ПФ-170 с увеличенной поверхностной плотностью.
• Начальное сопротивление - 49 Па, конечное - 400 Па.
• Рабочая температура фильтра - от -40 до +60 °C, влажность - не более 95%.

Автоматика и управление

• Кнопка пуск/стоп, 5 скоростей вентилятора, уставка температуры приточного воздуха.
• Часы, работа по расписанию, режим лето/зима.
• Индикация комнатной температуры, влажности и неисправностей.
• Опции: датчик наружной температуры, управление скоростью вытяжного вентилятора сигналом 0-10 В.
• Подключение сигнала АПС (пожарной сигнализации), управление воздушной заслонкой с электроприводом.
• Протоколы Modbus, Ethernet, встроенный Web-сервер.

Важные характеристики

Конструкция и комплектация

Шумоизолированный корпус цвета RAL 7035 со стенкой 30 мм и съемной шумоизолированной крышкой. Внутри - EC-вентилятор LONGWELL, электрический нагреватель, фреоновый испаритель с каплеуловителем и кассетный фильтр.

• Установка приточная VMPU-E-FR-1 в сборе.
• Комплект креплений для монтажа.
• Панель управления автоматикой.
• Паспорт изделия.

Монтаж и эксплуатация

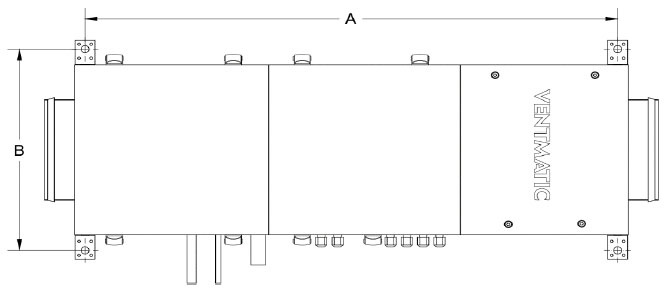

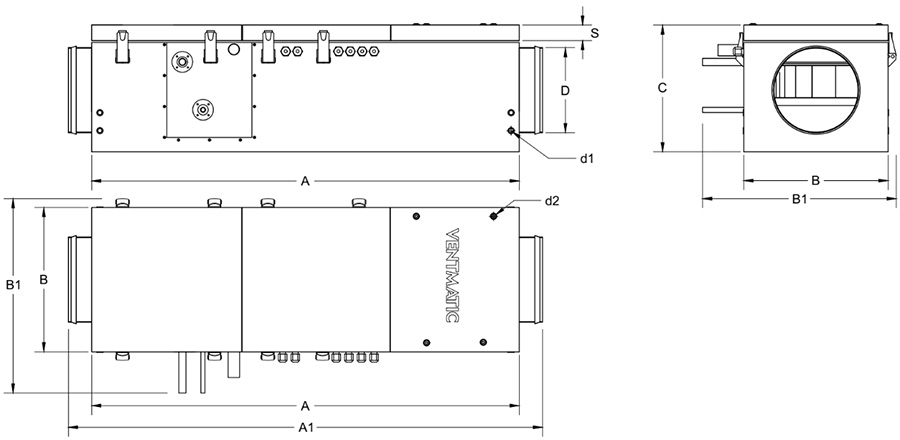

Установку монтируют только в горизонтальном положении внутри помещения на крепления M8. Межосевые монтажные размеры - 1125×512 мм. Сторона обслуживания - снизу: под установкой нужно оставить доступ к крышке и фильтру. Допустимая температура эксплуатации - от -30 до +40 °C, класс защиты IP40.

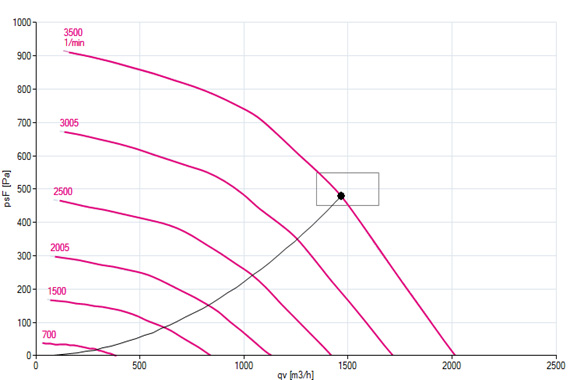

Производительность и сопротивление сети

Фактический расход зависит от скорости вентилятора и сопротивления вентиляционной сети. Максимальный напор - 932 Па, максимальный расход - 2021 м³/ч.

Отличие от похожих моделей

Серия VMPU-E-FR-1 выпускается в 4 типоразмерах: VMPU-E-FR-500 (Ø160, 1 фаза 230 В), VMPU-E-FR-750, VMPU-E-FR-1000 и VMPU-E-FR-1500 (Ø200-315, 3 фазы 380 В). От серии VMPU-E она отличается встроенным фреоновым испарителем: корпус длиннее, установка может охлаждать и осушать воздух.

Гарантия и обслуживание

Гарантия производителя - 2 года, назначенный срок службы - не менее 8 лет. Гарантия Ventiline на монтаж - 60 месяцев. Фильтр меняют по сигналу автоматики, использованный фильтр утилизируется как строительный мусор.
