Что предусмотреть по вентиляции до установки натяжного потолка

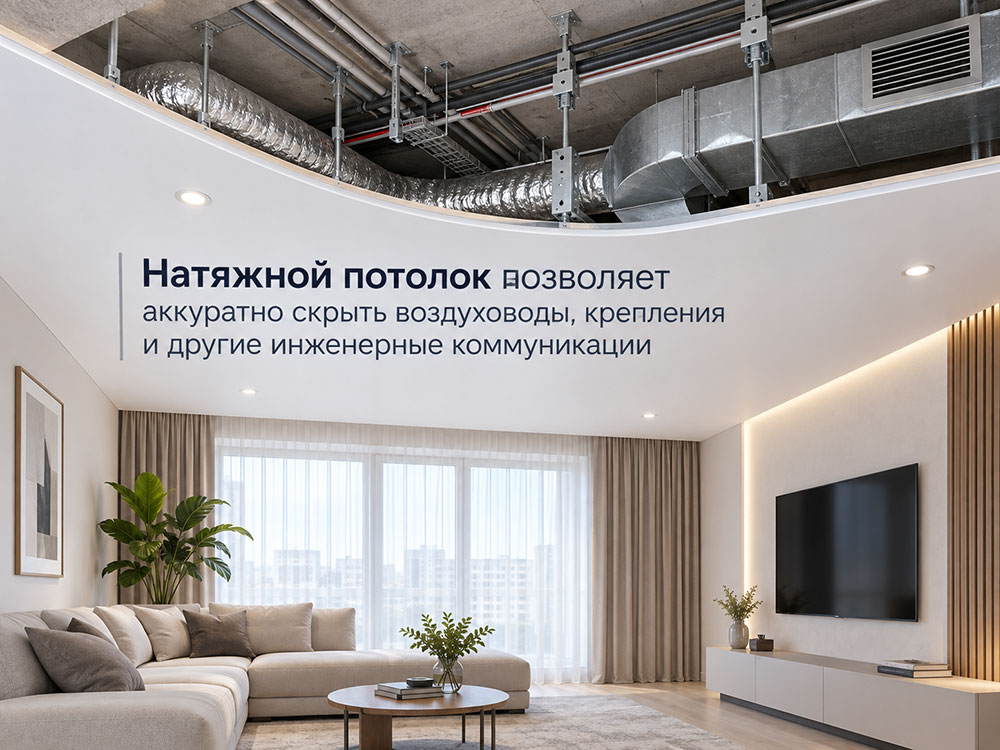

Натяжной потолок позволяет аккуратно скрыть воздуховоды, крепления и другие инженерные коммуникации. Но после установки полотна доступ в запотолочное пространство становится ограниченным. Если трасса проложена неправильно, соединение разгерметизировалось или для фильтра не предусмотрен ревизионный люк, для ремонта может потребоваться частичный или полный демонтаж потолка.

Поэтому вентиляцию важно не просто «оставить на потом», а спроектировать, смонтировать и проверить до приезда потолочников. К этому моменту должны быть определены приточные и вытяжные точки, закреплены воздуховоды, установлены закладные и обеспечен доступ ко всем обслуживаемым элементам.

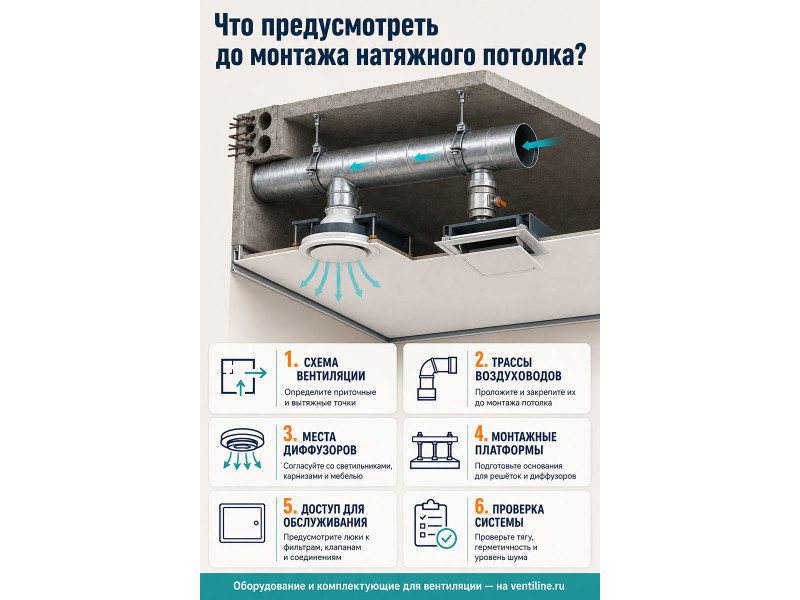

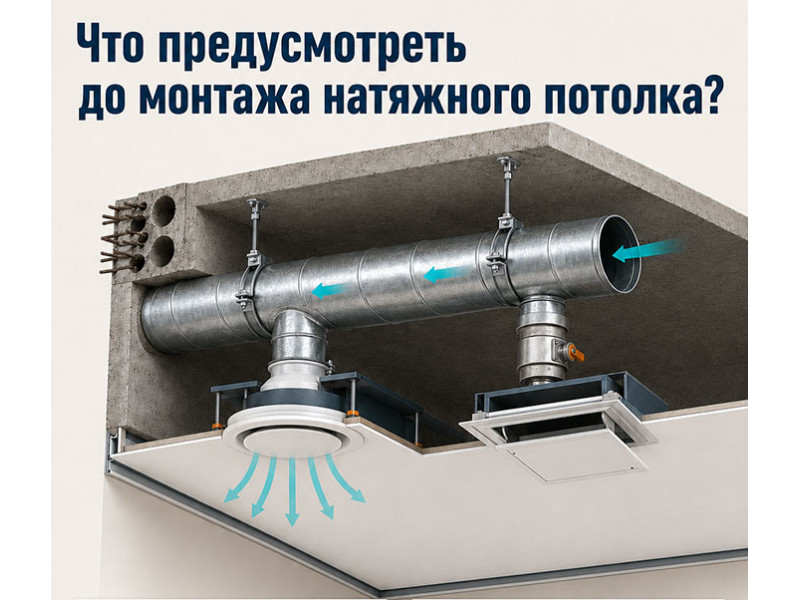

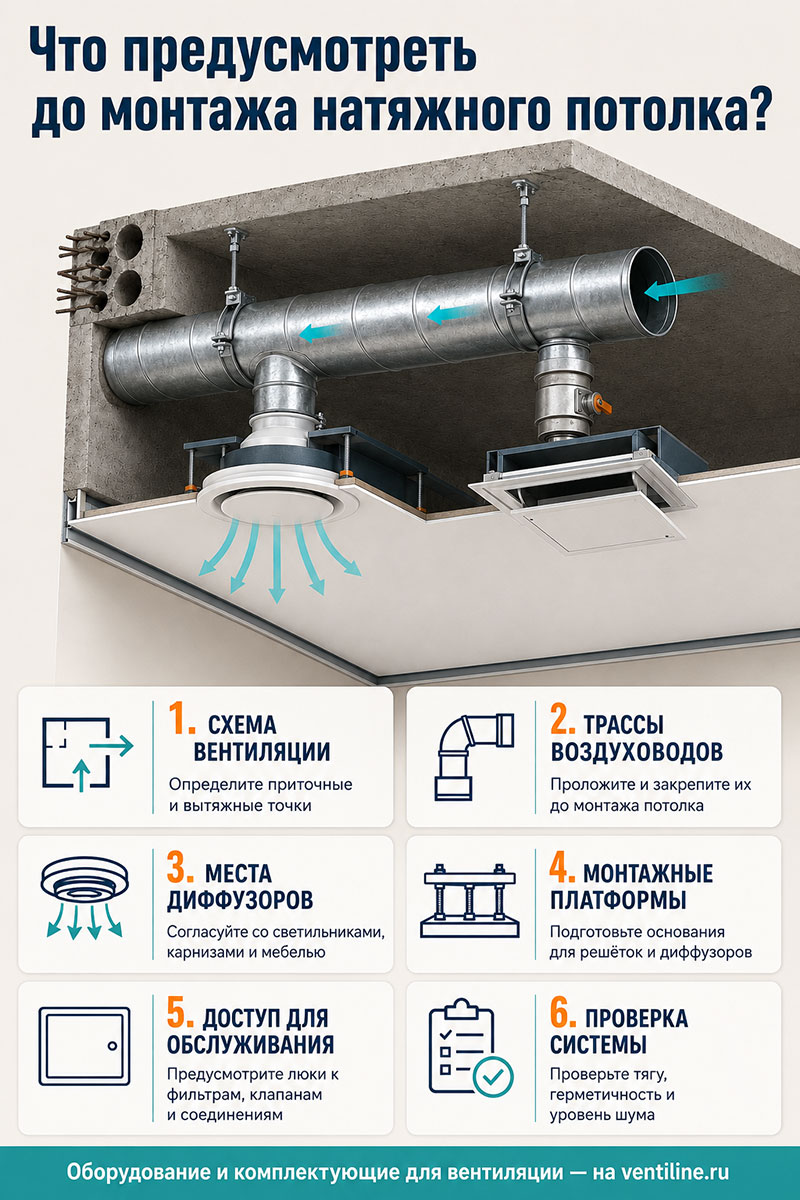

Что предусмотреть по вентиляции до монтажа натяжного потолка: схема, воздуховоды, диффузоры и доступ для обслуживания

1. Составьте схему вентиляции

Сначала определите, откуда воздух будет поступать в помещения, куда он должен перемещаться и через какие точки удаляться. В жилых помещениях приток обычно организуют в спальнях, детских, кабинетах и гостиных, а вытяжку — в кухне, ванной, санузле, гардеробной и других вспомогательных зонах.

Между приточными и вытяжными помещениями должен оставаться путь для перетока воздуха: например, через зазор под межкомнатной дверью или переточную решётку. Иначе даже правильно подобранное оборудование не обеспечит нормальный воздухообмен при закрытых дверях.

На схеме следует отметить:

• места установки приточного и вытяжного оборудования;
• приточные и вытяжные точки в каждом помещении;
• маршруты и размеры воздуховодов;
• коллекторы, пленумы, клапаны, шумоглушители и фильтры;
• ревизионные люки и зоны обслуживания;
• положение чистового потолка и необходимую высоту запотолочного пространства.

Если речь идёт о квартире, нельзя перекрывать штатные вытяжные каналы здания. Подключение кухонной вытяжки или дополнительного вентилятора к общедомовой вентиляции нужно заранее согласовать с проектировщиком и учитывать требования управляющей организации. Кухонная вытяжка над плитой и общеобменная вентиляция решают разные задачи и не должны автоматически заменять друг друга.

2. Проложите и надёжно закрепите трассы воздуховодов

До монтажа потолка необходимо выбрать тип и сечение воздуховодов, проверить, помещаются ли они вместе с фасонными элементами, креплениями и теплоизоляцией в запланированное пространство. Высоту опускания потолка определяют не только по прямому участку канала, но и по самой габаритной детали трассы — отводу, тройнику, коллектору, пленуму или шумоглушителю.

Воздуховоды крепят к капитальному перекрытию или другой рассчитанной несущей конструкции. Они не должны лежать на натяжном полотне, давить на него или передавать ему вибрацию. Для монтажа используют подходящие крепления воздуховодов, соблюдая рекомендованный производителем шаг установки.

При прокладке трасс важно:

• избегать лишних поворотов, резких сужений и пережатия гибких каналов;
• соблюдать допустимый радиус изгиба воздуховода;
• герметизировать соединения совместимыми уплотнителями и материалами;
• не допускать контакта каналов и крепежа с полотном;
• предусмотреть теплоизоляцию там, где из-за разницы температур возможен конденсат;
• оставить возможность снять или заменить обслуживаемые детали.

Если используется коллекторная схема с гибкими пластиковыми воздуховодами, каждую линию прокладывают без заломов и надёжно фиксируют по всей трассе. После монтажа полезно сфотографировать коммуникации и сохранить исполнительную схему с размерами и привязками к стенам. Она пригодится при установке светильников, карнизов и во время будущего ремонта.

3. Согласуйте места диффузоров, анемостатов и решёток

Расположение воздухораспределителей влияет не только на внешний вид потолка, но и на движение воздуха в комнате. Приточная струя не должна создавать постоянный сквозняк над кроватью, диваном или рабочим местом. Вытяжную точку размещают так, чтобы воздух проходил через обслуживаемую зону помещения, а не уходил кратчайшим путём сразу после подачи.

Тип и размер вентиляционных диффузоров, анемостатов или решёток подбирают по расчётному расходу воздуха, способу распределения потока и допустимому уровню шума. Слишком маленькое проходное сечение может увеличить скорость воздуха, шум и ощущение сквозняка.

До изготовления потолка расположение всех видимых элементов необходимо сверить с дизайн-планом. Особенно часто конфликты возникают со светильниками, треками, пожарными датчиками, скрытыми карнизами, шкафами до потолка, перегородками и открывающимися дверцами мебели.

Передайте потолочникам точные размеры каждой решётки или диффузора, размер присоединительного патрубка, способ крепления и отметку чистового потолка. Одной точки на плане недостаточно: монтажной бригаде нужна привязка центра элемента к стенам или другим неизменным ориентирам.

4. Подготовьте монтажные платформы и закладные

Натяжное полотно — декоративная поверхность, а не несущая конструкция. Диффузор, решётка, анемостат или другой потолочный элемент должен опираться на жёсткую закладную, закреплённую к базовому потолку или подготовленному каркасу.

Платформу выставляют по уровню будущего полотна с учётом толщины лицевой части устройства. Она должна удерживать элемент без перекоса и исключать его давление на плёнку. Термокольцо или усиливающая рамка защищают край выреза от разрыва, но не заменяют прочное основание.

Лучше заранее передать специалистам по натяжному потолку сами видимые элементы либо монтажные шаблоны. Это позволит точно подготовить отверстия и избежать ситуации, когда закладная не совпадает по форме или размеру с выбранным диффузором.

5. Обеспечьте доступ для обслуживания

Нельзя наглухо закрывать натяжным потолком оборудование, которое требуется регулярно осматривать, очищать, регулировать или менять. Доступ обычно нужен к фильтрам, вентиляторам, электроприводам клапанов, блокам автоматики, разъёмным соединениям, дренажу и другим обслуживаемым узлам.

Если такой элемент остаётся за полотном, предусмотрите ревизионный люк. Его размер и расположение выбирают не формально, а с учётом реальных действий: мастер должен иметь возможность открыть крышку, вынуть фильтр, отсоединить привод или демонтировать узел. Небольшого отверстия «для осмотра» может оказаться недостаточно.

По возможности регулярно обслуживаемое оборудование лучше размещать в доступной зоне — например, в кладовой, гардеробной, коридоре или техническом шкафу. Это упростит замену вентиляционных фильтров и последующий ремонт без вмешательства в потолок.

6. Проверьте систему до натяжки полотна

После того как потолок закроет коммуникации, исправлять скрытые дефекты станет сложнее и дороже. Поэтому перед установкой полотна вентиляцию запускают и проверяют во всех рабочих режимах.

До монтажа натяжного потолка необходимо:

• убедиться, что воздух поступает и удаляется через предусмотренные точки;
• проверить герметичность соединений и отсутствие утечек в запотолочное пространство;
• проверить работу клапанов, вентиляторов, автоматики и пультов управления;
• оценить шум и вибрацию, устранить дребезг и контакт каналов со строительными конструкциями;
• проверить дренаж и отвод конденсата, если они предусмотрены системой;
• выполнить предварительную балансировку приточных и вытяжных ветвей;
• зафиксировать положения регулирующих клапанов и сохранить результаты проверки.

Полоска тонкой бумаги помогает определить только наличие и направление движения воздуха. Чтобы подтвердить фактический расход и правильно отрегулировать систему, используют измерительные приборы. Если расчётная производительность не достигается или система заметно шумит, причину следует найти до закрытия трасс потолком. При необходимости в проект заранее включают шумоглушители для вентиляции.

Вентиляция комнаты и вентиляция пространства за потолком — не одно и то же

Иногда в полотне устанавливают небольшие решётки только для выравнивания давления между комнатой и запотолочным пространством. Они могут уменьшить втягивание или надувание полотна, но не заменяют рассчитанную приточно-вытяжную вентиляцию помещения.

Воздух из основного вентиляционного канала должен поступать к диффузору по герметичному воздуховоду, а не свободно выбрасываться над натяжным потолком. Утечка воздуха в закрытую полость может привести к движению полотна, распространению пыли, постороннему шуму и снижению производительности системы.

Частые ошибки

• Сначала устанавливают потолок, затем проектируют вентиляцию. В результате трассы не помещаются, а точки приходится переносить.
• Выбирают воздуховоды только по минимальной высоте. Слишком малое сечение повышает сопротивление и может увеличить шум.
• Крепят решётку непосредственно к полотну. Без жёсткой платформы элемент может провиснуть или деформировать потолок.
• Не согласовывают вентиляцию с освещением и мебелью. Диффузор оказывается над шкафом, рядом со светильником или внутри ниши карниза.
• Закрывают фильтр или клапан без ревизии. Первое же обслуживание требует демонтажа полотна.
• Не проверяют систему перед закрытием. Утечки, вибрация и ошибки подключения обнаруживаются уже после чистовой отделки.

Чек-лист перед приездом монтажников натяжного потолка

• Схема притока, вытяжки и перетока воздуха утверждена.
• Известна отметка чистового потолка.
• Все воздуховоды проложены, герметизированы и закреплены.
• Трассы не касаются будущего полотна.
• Места решёток и диффузоров согласованы с освещением, карнизами и мебелью.
• Закладные выставлены по уровню будущего потолка.
• К фильтрам, клапанам, вентиляторам и соединениям предусмотрен доступ.
• Система запущена, проверена и предварительно отрегулирована.
• Сделаны фотографии скрытых коммуникаций и сохранена исполнительная схема.

Вопросы и ответы

Можно ли провести вентиляцию после установки натяжного потолка?

Отдельные видимые элементы иногда можно заменить без снятия всего полотна. Но для прокладки новых воздуховодов, установки закладных или ремонта скрытых соединений обычно требуется частичный либо полный демонтаж потолка. Поэтому трассы и основания лучше подготовить заранее.

На сколько придётся опустить натяжной потолок из-за вентиляции?

Универсального размера нет. Высота зависит от сечения воздуховодов, фасонных деталей, креплений, изоляции, типа диффузоров и монтажных зазоров. Сначала разрабатывают трассу и определяют её самую габаритную точку, затем назначают уровень чистового потолка.

Можно ли установить диффузор прямо в натяжное полотно?

В полотне выполняют аккуратный вырез с усиливающим элементом, однако сам диффузор должен крепиться к заранее установленной жёсткой платформе или другой подходящей конструкции. Работу с полотном следует поручить специалистам по натяжным потолкам.

Нужен ли ревизионный люк для каждого соединения воздуховодов?

Не каждое неразъёмное соединение требует отдельного люка, если оно правильно собрано и проверено. Обязательный удобный доступ нужен к узлам, которые обслуживают, регулируют, очищают или могут потребовать замены: фильтрам, вентиляторам, приводам клапанов, автоматике, дренажу и разъёмным соединениям.

Материал носит информационный характер. Проектирование и монтаж вентиляции следует выполнять с учётом характеристик объекта, инструкций производителей и действующих строительных, санитарных и противопожарных требований.
