Приточная установка Turkov Capsule 8100 W4R

Описание Turkov Capsule 8100 W4R

Turkov Capsule 8100 W4R - приточная установка с водяным нагревателем и смесительным узлом в комплекте. Установка очищает наружный воздух фильтром F5, подогревает его от теплоносителя и подает в помещения с расходом до 8100 м³/ч. Электричество расходуется только на вентилятор и насос - до 4,1 кВт.

Кому подходит

• Для коммерческих помещений площадью до 2700 м²: торговых залов, ресторанов, офисов, спортивных залов.
• Для объектов с котельной или подключением к системе отопления здания.
• Для производственных и складских помещений, где нужна приточная вентиляция с подогревом.

Преимущества Turkov Capsule 8100 W4R

Как работает установка

Наружный воздух проходит через воздушную заслонку с электроприводом, фильтр, водяной нагреватель и вентилятор. Смесительный узел подмешивает обратную воду к подаче и держит нужную температуру теплоносителя, а автоматика по датчикам поддерживает заданную температуру притока в диапазоне от +15 до +50 °C. Когда установка выключена, заслонка закрывается возвратной пружиной и перекрывает канал.

Водяной нагреватель и смесительный узел

Встроенный медно-алюминиевый нагреватель защищен от коррозии. Обозначение W4R - четырехрядный нагреватель. Смесительный узел медный, паяный, с разъемными соединениями типа «американка» - его удобно обслуживать.

• Рекомендуемое давление теплоносителя - 6 бар, максимальное - 10 бар.
• Максимальная температура теплоносителя - 110 °C.
• Допускается этиленгликоль или пропиленгликоль концентрацией не более 45%.
• Трубопроводы подачи должны быть не меньше сечения смесительного узла.

Фильтрация воздуха

Штатно установлен карманный фильтр тонкой очистки F5 большой емкости размером 965×570×200 мм. Крышки фильтров есть с двух сторон корпуса, поэтому фильтр меняется при любом способе монтажа.

• Опционально - фильтр F7, F9 или угольный.
• Опционально - двойная фильтрация: G4+F5, G4+F7 или G4+F9.
• Замена - по сигналу пульта или 1-2 раза в год; фильтры не чистятся, только меняются.

Автоматика и управление

• Контроллер Monocontroller собственной разработки Turkov, более 50 каналов диагностики.
• Насос и привод трехходового клапана подключены к автоматике на заводе.
• Проводной настенный пульт, экранированный кабель 10 м в комплекте.
• Встроенный Wi-Fi, мобильное приложение TURKOV.

Важные характеристики

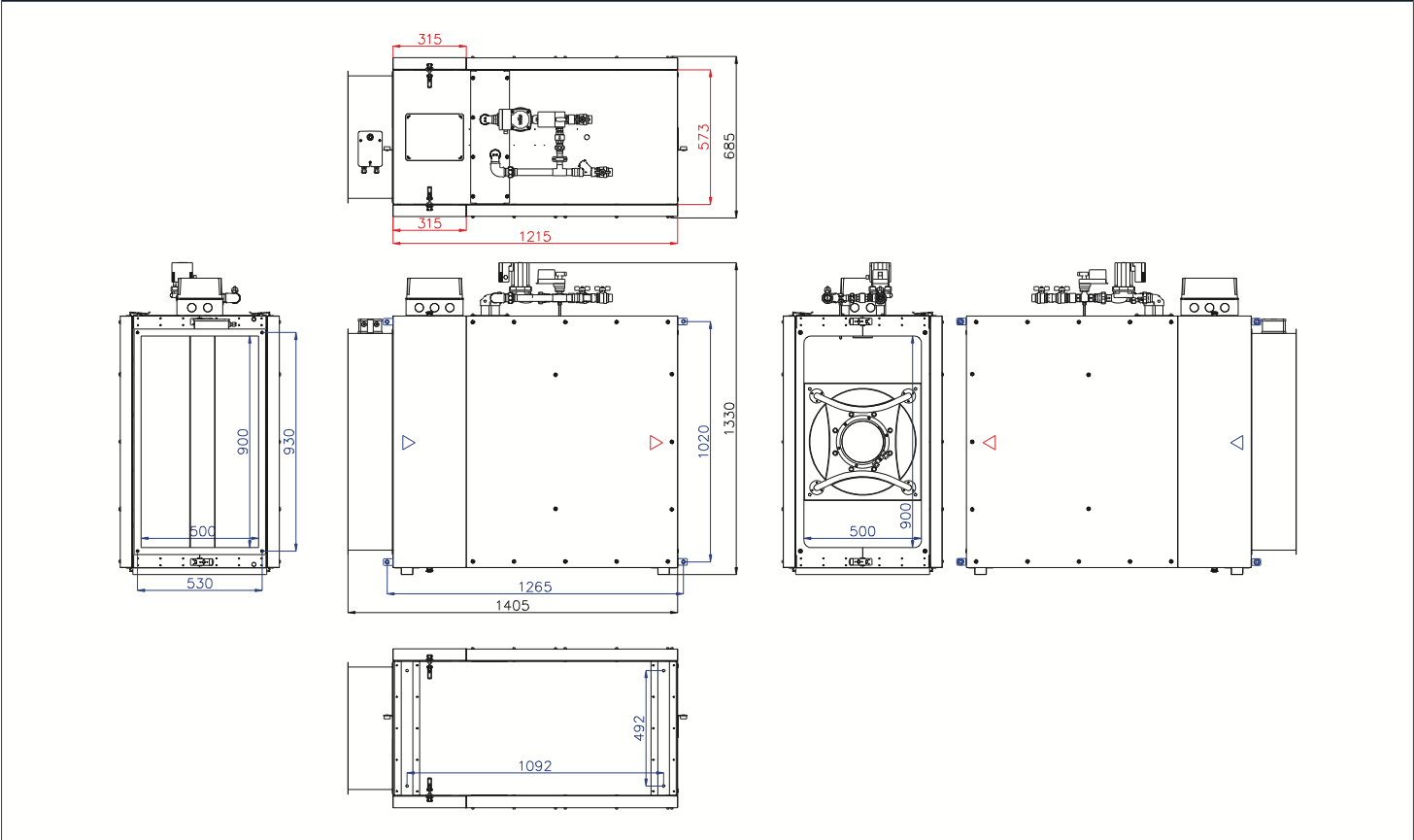

Конструкция и комплектация

Стальной корпус с порошковой окраской и теплошумоизоляцией 50 мм. Корпус универсальный - одновременно правый и левый. Установка поставляется готовой к работе и не требует сборки.

• Корпус с теплоизоляцией, EC-вентилятор, встроенный водяной нагреватель.
• Смесительный узел: циркуляционный насос, трехходовой кран с приводом, обратный клапан, косой фильтр, два шаровых крана.
• Датчики температуры поверхности нагревателя и обратной воды.
• Контроллер, автомат защиты.
• Воздушный клапан с электроприводом и возвратной пружиной.
• Фильтр F5.
• Датчики температуры уличного и приточного воздуха.
• Проводной пульт и экранированный кабель 10 м.
• Угловые кронштейны с виброопорами, болты М8, кабельные вводы.
• Паспорт и инструкция по эксплуатации.

Монтаж и эксплуатация

Установку размещают предпочтительно в отдельном помещении: котельной, кладовой, подвале или гараже. Монтаж возможен горизонтально на полу, подвесом под потолком или вертикально. Монтировать установку смесительным узлом вниз запрещено; при вертикальном монтаже насос должен стоять горизонтально. Между корпусом и стеной или потолком оставляют зазор 5-10 мм.

С теплоносителем «вода» температура вокруг установки должна быть от +5 до +45 °C, с антифризом 45% - от -30 до +45 °C. На улице установку монтируют только с защитой от солнца и осадков и с пластиковой коробкой автоматики IP55, которую заказывают вместе с установкой. Электропитание и подача теплоносителя должны быть бесперебойными.

Пусконаладочные работы обязательны: без балансировки расходов установка работает некорректно. Рекомендуемая скорость воздуха в воздуховодах - 4,5 м/с, не более 5,5 м/с.

Производительность и сопротивление сети

Фактический расход зависит от сопротивления вентиляционной сети: длины воздуховодов, поворотов, решеток и шумоглушителей. Рабочую точку подбирают по графику при проектировании.

Отличие от похожих моделей

Capsule 8100 с водяным нагревателем есть в версиях Capsule 8100 W3R, Capsule 8100 W4R - с разной рядностью нагревателя. Корпус, расход и подключения у них одинаковые. Чем ниже температура теплоносителя, например при работе от теплового насоса, тем больше рядов нужно нагревателю.

Гарантия и обслуживание

Гарантия производителя на Capsule - 3 года с даты продажи. Условие гарантии - ежегодное плановое техническое обслуживание; первое - не позднее 18 месяцев с даты продажи. Расчетный срок службы - 10 лет.
