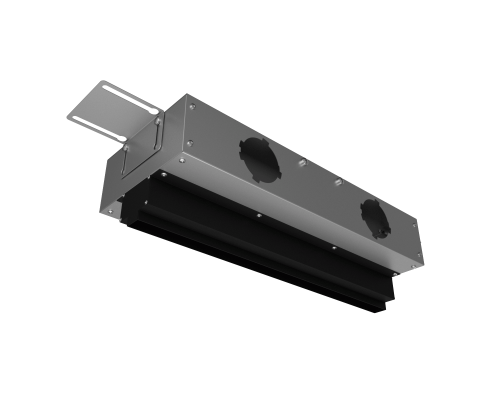

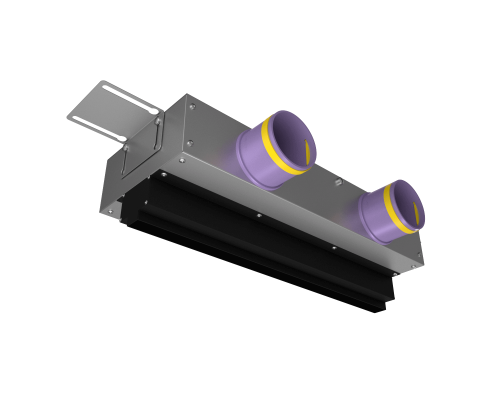

Щелевой диффузор Provent VPNDG 500*25/75x2 для гипсокартона с КСД на 2 выхода

Щелевой диффузор с КСД для гипсокартона на 2 выхода (без фланцев в комплекте)

Щелевой вентиляционный диффузор Provent VPNDG 500/75×2 предназначена для установки в потолки из гипсокартона и может применяться в качестве приточного и вытяжного диффузора в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. Возможна установка как в однослойные гипсокартонные потолки, так и в двухслойные, толщиной 12,5 мм. В корпус интегрирована КСД (камера статического давления) для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель диффузора длиной 500 мм и шириной 25 мм, два фланца для подключения гибких воздуховодов 75 мм. На внешнюю сторону профиля щели, которая соприкасается с шпатлевкой, нанесена небольшая шероховатость, для обеспечения лучшей адгезии с отделочными материалами.

• Размеры щелевого диффузора: 500 x 25 мм (высота диффузора 55 мм)
• Размеры КСД (адаптер): 500 х 200 х 90 мм
• Выходы воздуховодов: 2 х 75  мм
• Размеры (с присоединительными фланцами и диффузором): 500 х 261х 145 мм
• Минимальная высота занижения потолка: 145 мм

Конструкция КСД изготовлена из оцинкованной стали, сам диффузор изготовлен из алюминиевого профиля и окрашен в черный цвет (под заказ возможна окраска по каталогу RAL). Благодаря своей конструкции, щелевой вентиляционный диффузор Provent VPNDG 500/75×2 обеспечивает минимальное падение давления и низкие показатели шума.

Монтаж

Диффузор устанавливается на монтажные кронштейны, которые входят в комплект. Кронштейны имеют возможность регулировать высоту установки КСД, позволяя нивелировать неровность потолка. Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).

Таблица значений сопротивления диффузора

Упаковочная информация

Диффузор упакован в коробку из плотного бурого гофрокартона.

Размеры коробки: 620 х 210 х 155 мм

Масса брутто: 2,715 кг
