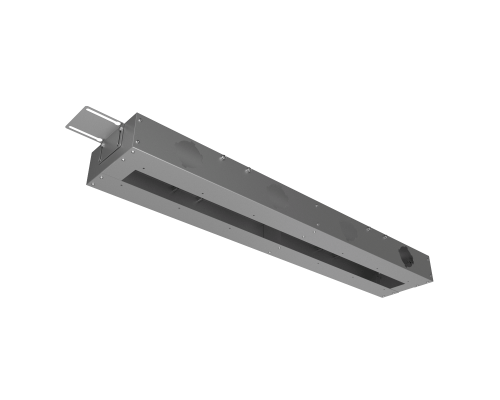

Камера статического давления щелевая Provent VPN 1000х60/75х4 (адаптер) на 4 выхода

Камера статического давления КСД для щелевых диффузоров на 4 выхода (без фланцев в комплекте)

Камера статического давления Provent VPN 1000х60/75х4 предназначена для использования в качестве адаптера при установке любых щелевых диффузоров в системе вентиляции на основе гибких вентканалов Provent диаметром 75 мм. КСД используются в вентиляционных системах для снижения скорости воздушного потока и уменьшения шума. Прямоугольная щель камеры длиной 1000 мм и шириной 60 мм, четыре фланца для подключения гибких воздуховодов 75 мм.

• Для щелевого диффузора : 1000х25 мм
• Присоединительное отверстие под диффузор: 1000 x 60 мм
• Выходы воздуховодов: 4 х 75 мм
• Размеры: 1100 х 200 х 90 мм
• Размеры (с присоединительными фланцами): 1100 х 261 х 90 мм

Конструкция

КСД изготовлена из оцинкованной стали.

Монтаж

Камера устанавливается на монтажные кронштейны, которые входят в комплект. Гибкие воздуховоды Provent RP 75 фиксируются специальными замками Provent LK 75 на присоединительных фланцах (фланцы в комплект не входят).

Таблица значений сопротивления адаптера

Упаковочная информация

КСД упакована в коробку из плотного бурого гофрокартона.

• Размеры коробки: 1125 х 210 х 155 мм
• Масса брутто: 5,305 кг
