Приточная установка с нагревателем Minibox.W-2050 GTC

Описание Minibox.W-2050 GTC

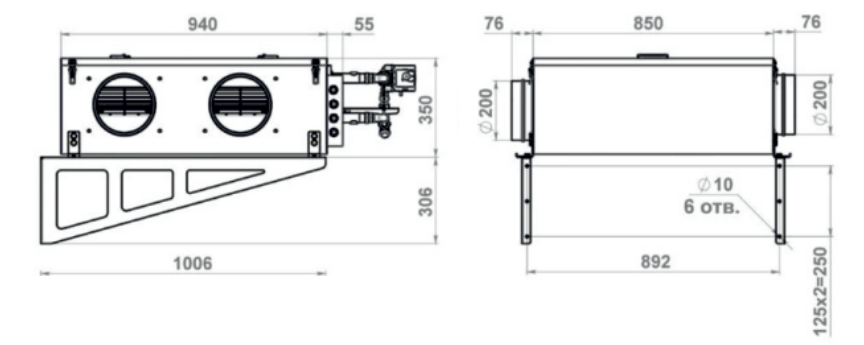

Minibox.W-2050 GTC - канальная приточная установка с водяным нагревателем. Подходит для частного дома, таунхауса, офиса или другого помещения, где есть техническая горячая вода либо собственная котельная. С комплектным фильтром G4 подает до 2050 м³/ч воздуха. В установке предусмотрены смесительный узел с насосом и трехходовым клапаном, автоматика GTC на 10 скоростей, по два подключения Ф200 на входе и выходе. Установка размещается внутри помещения.

Кому подходит

• Подходит для частного дома или таунхауса с котельной либо доступной технической горячей водой.
• Подходит для помещений площадью до 700 м² - паспортный ориентир для потолков 3 м и полуторакратного воздухообмена.
• Подходит для офиса, магазина или кафе после расчета расхода воздуха по назначению помещения и числу людей.
• Подходит для системы с недельным расписанием и подключением дополнительного оборудования через автоматику GTC.

Преимущества Minibox.W-2050 GTC

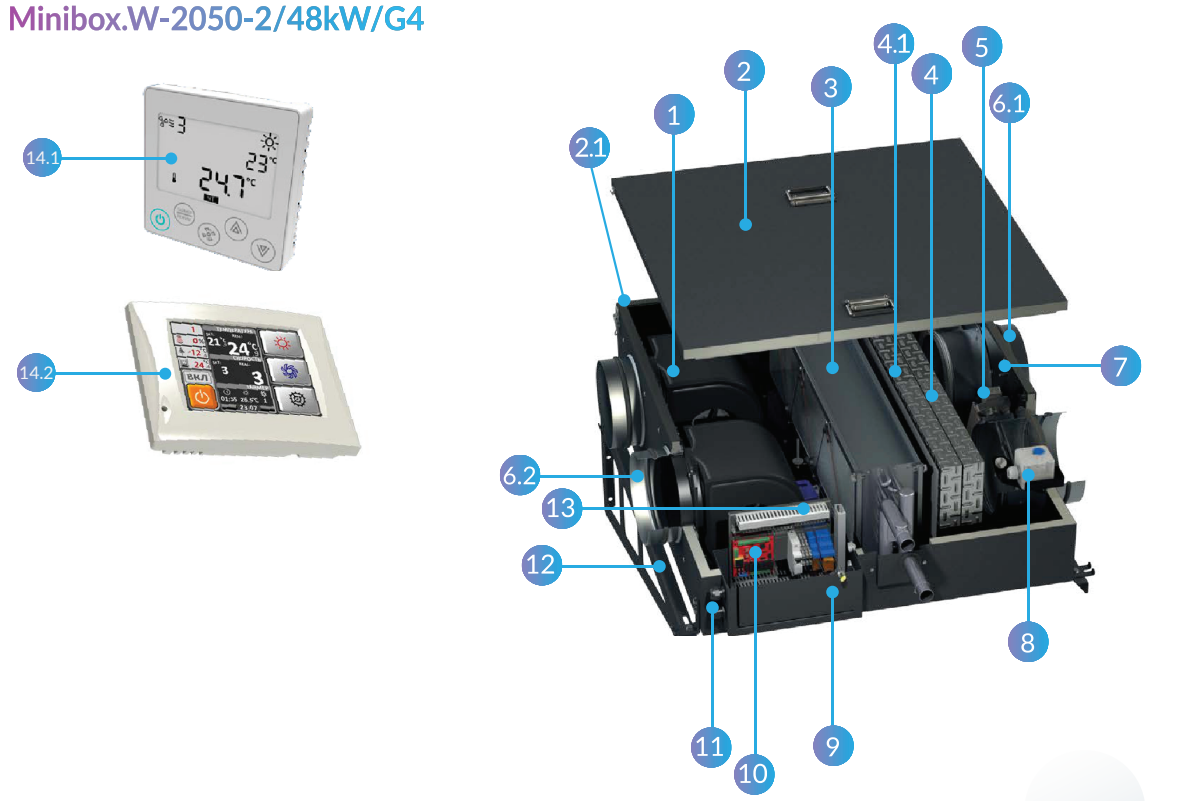

Как устроена установка

• 1 - центробежные вентиляторы; 2 - крышка; 2.1 - шумоизолированный корпус.
• 3 - водяной нагреватель; 4 - фильтр G4; 4.1 - второй слот для фильтра.
• 5 - электропривод; 6.1 и 6.2 - входные и выходные фланцы.
• 7 - дроссель-клапан; 8 - реле перепада давления; 9 - шкаф управления.
• 10 - контроллер; 11 - гермовводы; 12 - кронштейн вертикального монтажа.
• 13 - термостат защиты от замерзания; 14.2 - панель GTC.

Фильтрация воздуха

В комплект входит фильтр грубой очистки G4. Во второй слот можно установить фильтр абсолютной очистки HEPA H11 для мелкой пыли и аллергенов или угольный EU9 Carbon для очистки от запахов. Эти фильтры заказываются отдельно. Производитель также предлагает фотокаталитическую блок-вставку ФКО и канальные блоки доочистки Minibox.FKO и AirBox. Загрязнение фильтров контролирует датчик.

• G4 - замена раз в 3-6 месяцев.
• EU9 Carbon - раз в 6 месяцев.
• Фотокаталитический фильтр с засыпным кокосовым углем для блок-вставки ФКО - раз в 12-18 месяцев.
• HEPA H11 - раз в 12 месяцев.

Автоматика и управление

Автоматика GTC управляется с цветного сенсорного пульта. Встроенный блок автоматики регулирует работу вентилятора и нагрева, контролирует датчики установки.

• 10 скоростей вентилятора и уставка температуры притока от +10 до +30 °C.
• Недельный таймер, зимний старт и автозапуск.
• Датчики температуры приточного и наружного воздуха, датчик влажности в пульте.
• Подключение внешних датчиков CO2 и влажности.
• Управление вытяжной установкой, канальным вентилятором, увлажнителем и дополнительным оборудованием.
• Интеграция с «умным домом» по Modbus.
• Удаленный доступ с Android и iOS - дополнительная опция, с подключением к роутеру по кабелю.

Важные характеристики

Площадь 700 м² приведена по паспорту для потолков 3 м и полуторакратного воздухообмена.

Конструкция и комплектация

• Шумоизолированный корпус, два центробежных EC-вентилятора и водяной теплообменник.
• Встроенная автоматика GTC и пульт с кабелем 5 м.
• Смесительный узел, насос и трехходовой клапан.
• Фильтр G4 и второй слот для дополнительного фильтра.
• Воздушный клапан с электроприводом и возвратной пружиной.
• Датчики температуры и загрязненности фильтров, термостат защиты от замерзания.
• Паспорт, схема подключения и гарантийный талон.

Дополнительно: EU9 Carbon, HEPA H11, система защиты от обмерзания теплообменника, шумоглушители 200/600 и 200/900, шумоподавляющие анемостаты, AirBox, Ethernet-модуль EM-LAN, датчики давления и CO2, вытяжной блок Minibox серии X.

Монтаж и эксплуатация

Установка предназначена для внутреннего размещения. Паспорт допускает горизонтальное и вертикальное положение корпуса. При выборе положения учитывают ограничения водяного контура: производитель запрещает монтаж, при котором входная и выходная трубы калорифера расположены вертикально. Ось насоса смесительного узла должна оставаться горизонтальной.

Оставьте место для подключения воздуховодов, трубопроводов и электропитания, а также доступ со стороны обслуживания. Насос не должен работать без воды. Монтаж и первый запуск выполняет квалифицированный персонал с выводом установки на расчетные режимы; паспорт запрещает работу без присоединенных воздуховодов.

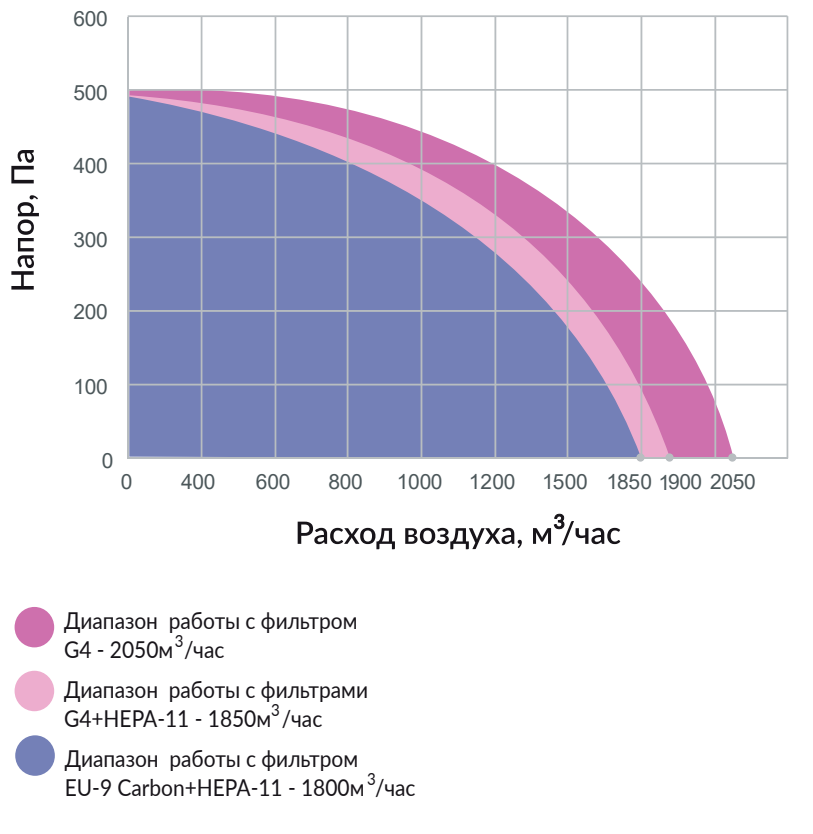

Производительность с разными фильтрами

По аэродинамическим характеристикам паспорта максимальный расход с G4 - 2050 м³/ч, с G4 + HEPA H11 - 1850 м³/ч, с EU9 Carbon + HEPA H11 - 1800 м³/ч. Рабочий расход зависит от сопротивления сети и загрязнения фильтров.

Отличие от похожих моделей

• Minibox.W-2050.PREMIUM - исполнение с вентилятором EC EbmPapst (Германия).
• Minibox.W-2050 Zentec - исполнение с автоматикой на 7 скоростей и цифровым пультом.

Гарантия и обслуживание

Гарантия на прибор - 2 года при заполненном гарантийном талоне. В карточке Ventiline указана гарантия на монтаж 5 лет. Для сохранения гарантии нужны монтаж и пусконаладка специализированной организацией, соблюдение условий эксплуатации и оригинальные фильтры. Гарантийный ремонт не включает очистку или замену фильтров и очистку теплообменника.
