Приточно-вытяжная установка Minibox.PV.650

Описание Minibox PV-650

Minibox PV-650 — приточно-вытяжная вентиляционная установка с пластинчатым рекуператором, подогревом воздуха, фильтрацией и автоматикой GTC. Модель предназначена для подачи очищенного и подогретого воздуха в помещение, а также для удаления вытяжного воздуха с частичным возвратом тепла.

Кому подходит

• Для квартир, частных домов, офисов, магазинов, кафе и спортивных помещений.
• Для объектов, где нужна приточно-вытяжная вентиляция с рекуперацией тепла.
• Для помещений, где важно подавать очищенный воздух и одновременно удалять отработанный.
• Для систем вентиляции с внутренним размещением оборудования и горизонтальным монтажом на потолке.

Преимущества Minibox PV-650

Основные особенности

• Приточно-вытяжная работа с подачей и удалением воздуха.
• Пластинчатый рекуператор с пропускной способностью до 1000 м³/ч.
• Двойной теплошумоизолированный корпус с уплотнительными резинками.
• Два EC-вентилятора EBMpapst.
• Два PTC-нагревателя по 2,4 кВт: преднагрев и постнагрев.
• Два воздушных клапана с приводом и возвратной пружиной.
• 10 скоростей работы вентилятора.
• Внутреннее размещение и горизонтальное монтажное положение на потолке.

Фильтрация воздуха

Minibox PV-650 очищает приточный воздух перед подачей в помещение. В конструкции предусмотрены отдельные слоты для фильтров на приточном и вытяжном каналах, а также датчики загрязнения фильтров.

• Фильтр G4 на приточном канале.
• Фильтр HEPA-11 на приточном канале.
• Фильтр G4 на вытяжном канале.
• Датчик загрязнения фильтра HEPA-11.
• Датчик загрязнения вытяжного фильтра G4.
• Обязательное использование оригинальных фильтров для сохранения гарантии.

Автоматика и управление

Установка комплектуется автоматикой GTC и настенным пультом управления. Пульт подключается кабелем UTP 2x2x0,51, длина кабеля в комплекте — от 5 м. Автоматика управляет режимами работы установки и подключением дополнительного оборудования.

• Автоматика управления GTC.
• Настенный пульт управления с кабелем от 5 м.
• Управление 10 скоростями вентилятора.
• Управление преднагревом и постнагревом при необходимости.
• Отсек для автоматики и подключения дополнительного оборудования.
• Температурный датчик и датчик температуры внутреннего воздуха.

Важные характеристики

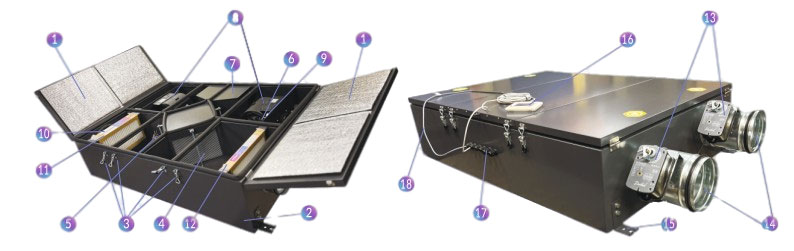

Конструкция и комплектация

• Крышки из теплошумоизолированного двойного корпуса.
• Теплошумоизолированный корпус с негорючим и нетоксичным материалом внутри.
• Замки-защелки для герметичного закрывания.
• Пластинчатый рекуператор.
• PTC-преднагреватель 2,4 кВт.
• PTC-постнагреватель 2,4 кВт.
• Отсек автоматики и подключения дополнительного оборудования.
• Два EC-вентилятора EBMpapst.
• Слот фильтра G4 на притоке.
• Слот фильтра HEPA-11 на притоке с датчиком загрязнения.
• Слот фильтра G4 на вытяжке с датчиком загрязнения.
• Два клапана с приводом и возвратной пружиной.
• Четыре врезки Ф200.
• Настенный пульт управления GTC с кабелем от 5 м.
• Гермовводы для внешних подключений.

Монтаж и эксплуатация

Minibox PV-650 устанавливается строго в горизонтальном положении на потолке. Оборудование предназначено для внутреннего размещения. К крышке установки должен быть подключен дренаж для отвода конденсата.

Монтаж и пусконаладочные работы должны выполняться квалифицированными специалистами с соблюдением строительных норм и правил. Обслуживание и ремонт проводятся только после отключения установки от электросети и полной остановки вращающихся частей.

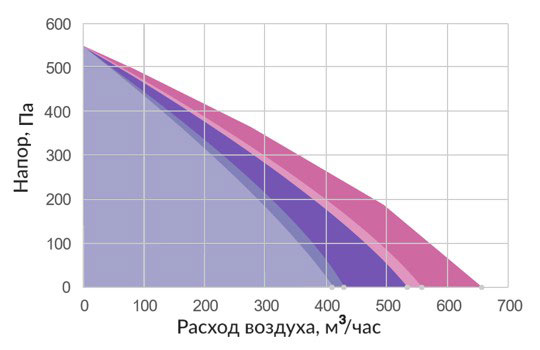

Производительность с разными фильтрами

• Диапазон работы с фильтрами G4 — до 650 м³/ч.
• Диапазон работы с фильтрами G4 + HEPA-11 — до 600 м³/ч.

Гарантия и обслуживание

Гарантийный период на вентиляционное оборудование Minibox составляет 2 года при наличии заполненного гарантийного талона. Для сохранения гарантии важно выполнять регламентные сервисные работы и использовать оригинальные фильтры.
