Приточная установка с нагревателем Minibox.Home-200 GTC

Описание Minibox.Home-200 GTC

Minibox.Home-200 GTC - приточная установка с электрическим нагревом и фильтрацией воздуха. Подходит для квартиры, частного дома или небольшого офиса. Корпус монтируется снаружи на фасаде, в помещении размещаются пульт и распределительный анемостат. Производительность по технической таблице - до 200 м³/ч, нагреватель PTC 2,4 кВт, автоматика GTC на 10 скоростей, питание от сети 220 В.

Кому подходит

• Подходит для квартиры или частного дома, где приточную установку нужно разместить снаружи на стене.
• Подходит для помещений площадью до 50 м² - ориентир производителя для потолков 2,7 м и полуторакратного воздухообмена.
• Подходит для небольшого офиса или магазина после расчета необходимого расхода воздуха.
• Подходит для системы с управлением по недельному расписанию и подключением к «умному дому».

Преимущества Minibox.Home-200 GTC

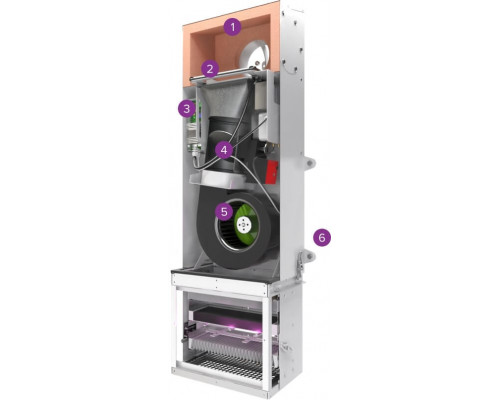

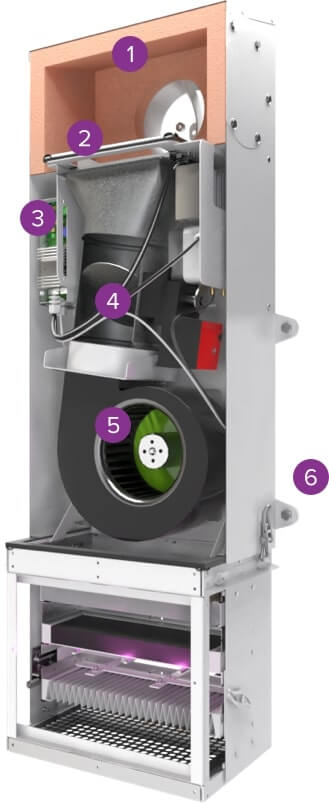

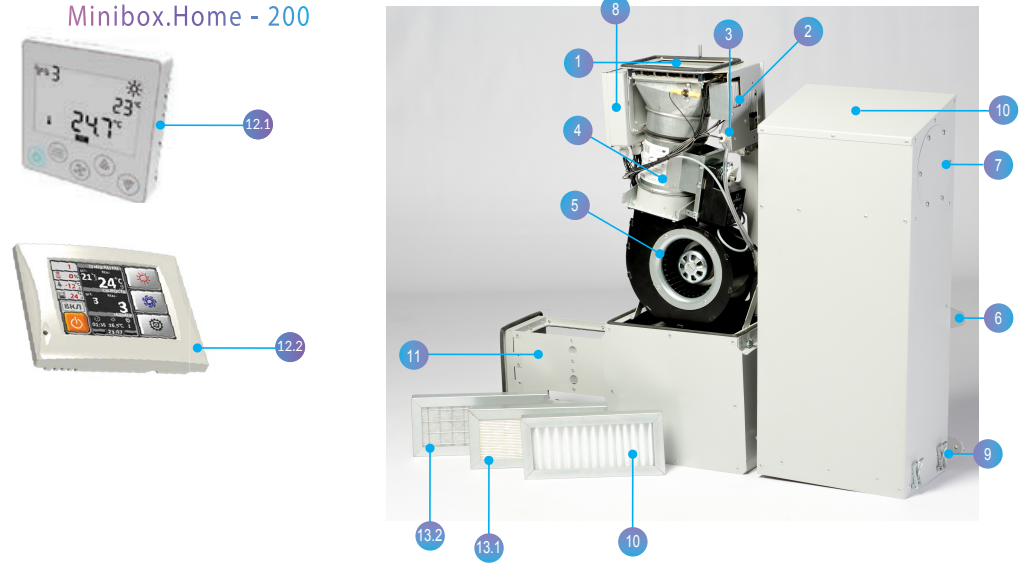

Как устроена установка

• 1 - керамический нагреватель; 2 - твердотельное реле.
• 3 - датчик загрязненности фильтров; 4 - дроссель-клапан с электроприводом.
• 5 - вентилятор EBM PAPST; 6 - кронштейн для крепления на стену.
• 7 - заглушка бокового монтажа; 8 - контроллер, для GTC указан вариант 8.2.
• 9 - защелка выдвижного блока; 10 - комплектный фильтр G4. Тем же номером в паспорте обозначен внешний кожух из оцинкованной стали.
• 11 - съемный блок фильтров; 12.2 - панель управления GTC Syberia v5.0.
• 13.1 и 13.2 - дополнительные фильтры HEPA H11 и фотокаталитический с засыпным кокосовым углем.

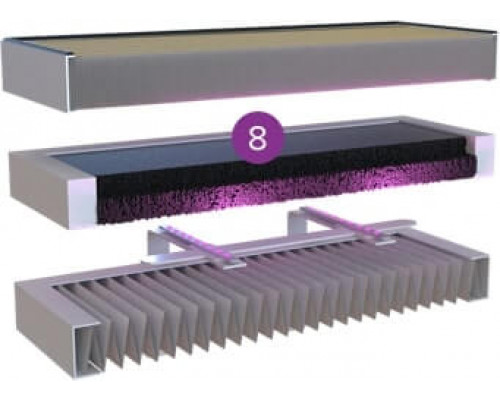

Фильтрация воздуха

В базовую комплектацию по паспорту входит фильтр грубой очистки G4. Дополнительные фильтры заказываются отдельно. Производитель предлагает три комплекта:

• №2 - для очистки от аллергенов: G4, F5 и HEPA H11.
• №3 - для очистки от запахов: G4 и два адсорбционных фильтра с засыпным кокосовым углем, один увеличенного объема.
• №4 - с G4, фотокаталитическим фильтром с засыпным кокосовым углем и HEPA H11.

Сроки замены по паспорту зависят от типа фильтра:

• G4 и F5 - раз в 3-6 месяцев.
• Фотокаталитический фильтр с засыпным кокосовым углем - раз в 12-18 месяцев.
• HEPA H11 - раз в 12 месяцев.

Автоматика и управление

Автоматика GTC управляется с цветного сенсорного пульта в помещении. Пользователь задает скорость вентилятора и температуру приточного воздуха.

• 10 скоростей вентилятора, уставка температуры притока от +10 до +30 °C.
• Недельный таймер, зимний старт и автозапуск системы.
• Датчик влажности в пульте и индикация температуры наружного воздуха.
• Подключение внешнего датчика CO2 или влажности.
• Подключение внешнего EC-вентилятора, ККБ и канального увлажнителя.
• Интеграция с «умным домом» по RS485 Modbus RTU.
• Удаленный доступ с Android и iOS - дополнительная опция, с подключением к роутеру по кабелю.

Важные характеристики

Площадь 50 м² указана на странице производителя для потолков 2,7 м и полуторакратного воздухообмена. При подборе учитывают количество людей, сопротивление воздуховодов и выбранный комплект фильтров.

Конструкция и комплектация

• Керамический нагреватель, твердотельное реле и EC-вентилятор EBM PAPST.
• Реле перепада давления и электропривод воздушной заслонки.
• Блок автоматики с контроллером и пультом GTC.
• Кронштейны для монтажа на стену и за воздуховод.
• Две заглушки бокового монтажа, защелка выдвижного блока.
• Фильтр грубой очистки G4 и паспорт.

Дополнительно предлагаются комплекты фильтров №2, №3 и №4, шумоглушители, адаптер удаленного забора воздуха, внешние датчики и оборудование для удаленного доступа.

Монтаж и эксплуатация

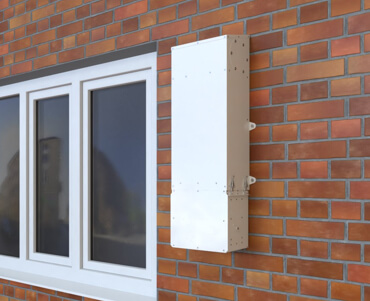

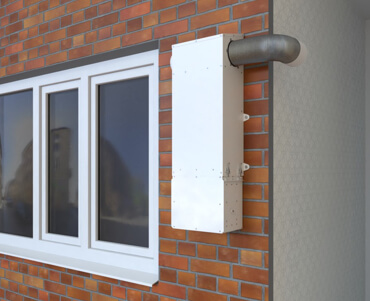

Корпус устанавливают на наружной стене строго вертикально. В помещении остаются пульт и распределительный анемостат. Производитель показывает варианты подачи через отверстие рядом с окном, разводки на два помещения и подключения адаптера удаленного забора воздуха.

Со стороны обслуживания оставляют свободное место для доступа к фильтрам и узлам установки. Монтаж, пусконаладку и первый запуск выполняет квалифицированный персонал. До запуска установка должна быть подключена к вентиляционной сети: паспорт запрещает эксплуатацию без присоединенных воздуховодов.

Производительность и подбор фильтров

В технической таблице паспорта указан расход 200 м³/ч. Рабочий расход зависит от сопротивления вентиляционной сети и выбранного набора фильтров. Дополнительная фильтрация и загрязнение фильтров увеличивают сопротивление; при подборе оставляют запас и проверяют рабочую точку системы.

Отличие от похожих моделей

Minibox.Home-200 Zentec - исполнение с автоматикой на 7 скоростей и цифровым пультом. Вариант GTC имеет 10 скоростей, цветной сенсорный пульт и недельный таймер, поддерживает подключение внешних датчиков и дополнительного оборудования.

Гарантия и обслуживание

Гарантия на прибор - 2 года. В паспорте производителя указана гарантия на монтажные работы 5 лет; такой же срок указан в карточке Ventiline. Для сохранения гарантии нужны заполненный гарантийный талон, монтаж и пусконаладка специализированной организацией, соблюдение условий эксплуатации и своевременная замена оригинальных фильтров. Фильтры в гарантию не входят.
