Приточная установка с нагревателем Minibox.E-850 GTC

Описание Minibox.E-850 GTC

Minibox.E-850 GTC - приточная установка с электрическим нагревом для большой квартиры, дома, офиса или кафе. С фильтром G4 подает до 850 м³/ч очищенного и подогретого воздуха. Нагреватель PTC 7,2 кВт, автоматика GTC на 10 скоростей, второй слот для фильтра HEPA-11 или угольного CARBON EU9, подключение воздуховодов Ф200, сеть 380 В.

Кому подходит

• Для квартиры, дома или офиса площадью до 280 м², где нужен подогретый и очищенный приток.
• Подходит для магазинов, кафе и спортивных залов небольшого и среднего объема - эти помещения производитель называет в области применения.
• Для тех, кому нужна интеграция с «умным домом», увлажнителем, ККБ или вытяжной установкой: автоматика GTC управляет дополнительным оборудованием.
• Для объектов с электропитанием 380 В.

Преимущества Minibox.E-850 GTC

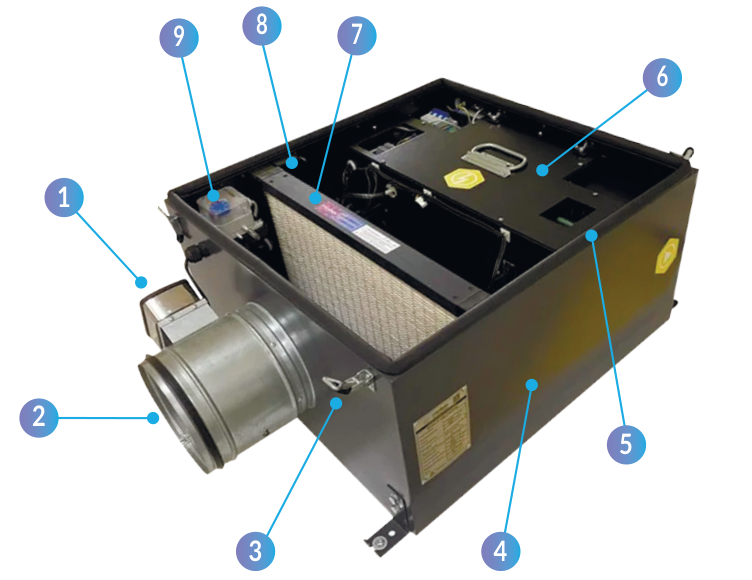

Как устроена установка

1. Привод с возвратной пружиной.
2. Дроссель-клапан Ф200 с креплением под привод.
3. Прижимной механизм для герметичного закрывания крышки.
4. Крышка и корпус с двойной шумовиброизоляцией.
5. Уплотнительная резинка для плотного прилегания крышки.
6. Съемный блок: вентилятор с EC-мотором, три керамических PTC-нагревателя по 2,4 кВт, клеммы для дополнительного оборудования, встроенная автоматика с настенным пультом.
7. Первый слот для фильтра - фильтр G4 от грязи и пыли.
8. Второй слот - для фильтра CARBON EU9 от запахов или HEPA-11 от аллергенов.
9. Датчик загрязненности фильтров.

Фильтрация воздуха

В установке два слота для фильтров. Штатно стоит фильтр грубой очистки G4. Во второй слот можно поставить фильтр HEPA-11, который задерживает мелкую пыль и аллергены, или угольный фильтр CARBON EU9 от запахов - это дополнительное оборудование. Также можно поставить фотокаталитическую блок-вставку ФКО или подключить канальные блоки доочистки Minibox.FKO и AirBox. Когда фильтры загрязнятся, сработает датчик загрязненности.

• G4 - замена раз в 3-6 месяцев.
• CARBON EU9 - замена раз в 6 месяцев.
• Фильтр с засыпным кокосовым углем для блок-вставки ФКО - раз в 12-18 месяцев.
• HEPA H11 - замена раз в 12 месяцев.

Автоматика и управление

Установка Minibox.E-850 GTC оснащена автоматикой GTC с цветным сенсорным пультом. Встроенная автоматика изолирована от внешней среды и имеет полный комплект датчиков.

• 10 скоростей вентилятора, уставка температуры приточного воздуха от +10 до +30 °C.
• Датчик температуры и влажности в пульте, датчики температуры приточного и уличного воздуха.
• Недельный таймер, контроль производительности, зимний старт, автозапуск.
• Подключение компрессорно-конденсаторного блока (ККБ), канального увлажнителя, вытяжной установки Minibox серии X, датчиков CO2 и влажности, управление VAV-системой.
• Подключение к «умному дому» по Modbus. Удаленное управление с Android и iOS - через Ethernet-модуль EM-LAN (дополнительное оборудование), кабелем RJ45 к роутеру.

Важные характеристики

Рекомендуемая площадь указана производителем для высоты потолков 3 м и однократного воздухообмена.

Конструкция и комплектация

• Шумоизолированный корпус с центробежным EC-вентилятором.
• Встроенная автоматика GTC с пультом управления, кабель пульта UTP 5 м с разъемом.
• Керамические нагреватели и блок управления нагревателем.
• Фильтр грубой очистки G4.
• Датчики температуры, загрязненности фильтров и перегрева.
• Клапан с электроприводом.
• Съемный блок для монтажа и обслуживания.
• Паспорт, схема подключения, гарантийный талон.

Дополнительно: фильтры CARBON EU9 и HEPA H11, монтажный кронштейн, блок-вставка ФКО, секция Minibox.FKO, шумоглушители 200/600 и 200/900, шумоподавляющие анемостаты Ф160 и Ф200, блок доочистки AirBox, Ethernet-модуль EM-LAN, датчики перепада давления и CO2, вытяжной блок Minibox серии X.

Монтаж и эксплуатация

Положение установки выбирают по удобству размещения: горизонтально или вертикально - на полу, на стене или под потолком, в том числе за подвесным потолком. Со стороны обслуживания оставляют свободное место для открывания крышки и замены фильтров. Монтаж и первый запуск выполняет квалифицированный персонал с выводом установки на расчетные режимы.

На улице установку монтируют на раме Minibox с откидным козырьком или защищают от прямой воды навесом. При уличном монтаже производитель рекомендует тщательно теплоизолировать воздуховоды и соединения, чтобы в холодное время не выпадал конденсат.

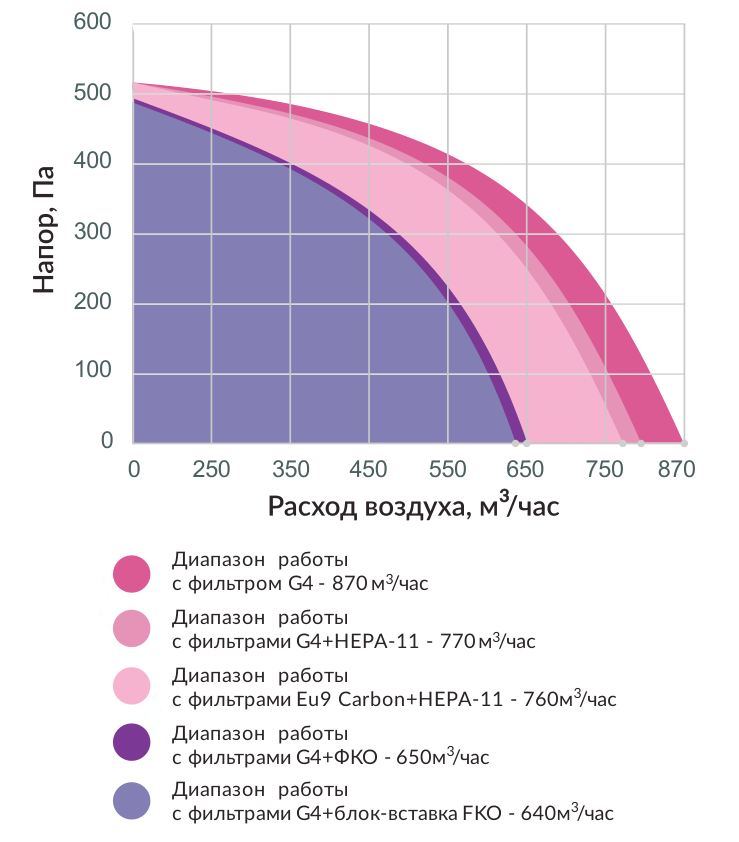

Производительность с разными фильтрами

Фактический расход зависит от сопротивления вентиляционной сети и набора фильтров. В технических характеристиках паспорта производительность с фильтром G4 - 850 м³/ч. По графику производителя максимальный расход: с фильтром G4 - 870 м³/ч, с фильтрами G4 + HEPA-11 - 770 м³/ч, CARBON + HEPA-11 - 760 м³/ч, G4 + ФКО - 650 м³/ч, с G4 и блок-вставкой ФКО - 640 м³/ч. Максимальный напор - около 500 Па.

Отличие от похожих моделей

• Minibox.E-850.PREMIUM - та же установка с вентилятором EC EbmPapst (Германия).
• Minibox.E-850 Zentec - та же установка с автоматикой Zentec: 7 скоростей, цифровой пульт, удаленный доступ только с Android.
• Minibox.E-650 - до 650 м³/ч с комплектными G4 + HEPA-11, нагреватель 4,8 кВт, сеть 220 В, подключение Ф160.
• Minibox.E-1050 - до 1050 м³/ч, нагреватель 9,6 кВт, корпус того же размера.

Гарантия и обслуживание

Гарантия производителя - 2 года при заполненном гарантийном талоне, гарантия Ventiline на монтаж - 5 лет. Гарантия сохраняется при монтаже и пусконаладке специализированной организацией. Замена фильтров в гарантийный ремонт не входит.
