Приточная установка с нагревателем Minibox.E-300 mini GTC

Описание Minibox.E-300 mini GTC

Minibox.E-300 mini GTC - самая короткая приточная установка с электрическим нагревом серии Minibox E. Она подает в квартиру, дом или офис очищенный и подогретый наружный воздух - до 310 м³/ч с фильтром G4. Корпус длиной 660 мм и высотой 200 мм помещается за подвесным потолком, в нише или на закрытой лоджии.

Кому подходит

• Для квартиры или небольшого офиса площадью до 50 м², где мало места под вентиляционное оборудование.
• Для монтажа за подвесным потолком, в нише или на закрытой лоджии: длина корпуса - 660 мм, высота - 200 мм.
• Подходит для систем, где позже планируют добавить охлаждение, увлажнение или вытяжной блок: к автоматике GTC их можно подключить.

Преимущества Minibox.E-300 mini GTC

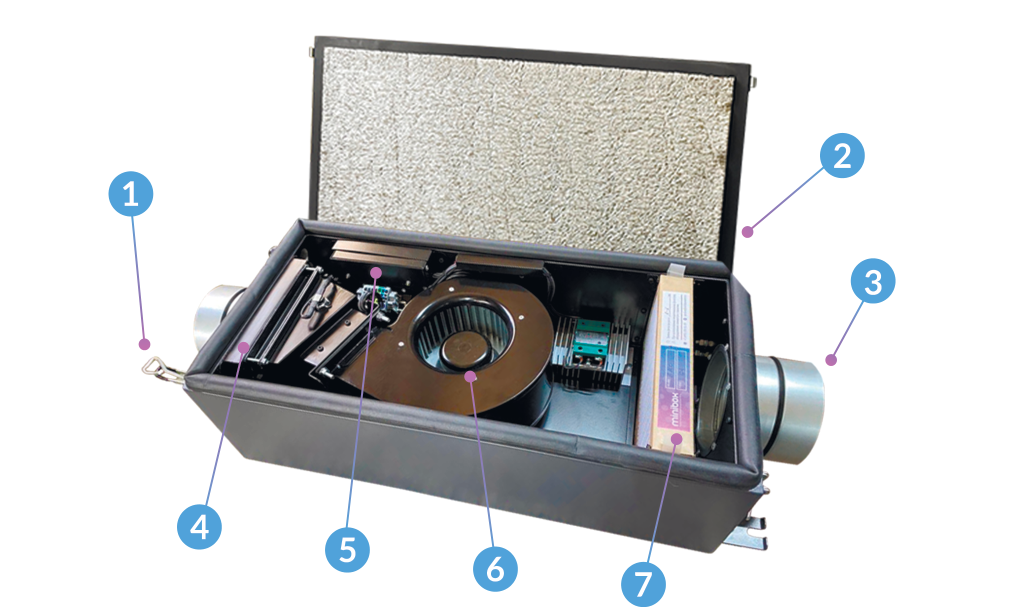

Как устроена установка

1. Прижимной механизм для герметичного закрывания крышки.
2. Крышка и корпус с двойной шумовиброизоляцией.
3. Фланец Ф125.
4. Керамический PTC-нагреватель - пожаробезопасный, не сжигает кислород.
5. Встроенная автоматика с настенным пультом управления.
6. Центробежный вентилятор с EC-мотором.
7. Слот для фильтра - штатно фильтр G4 от грязи и пыли.

Фильтрация воздуха

В Minibox.E-300 mini один слот для фильтра. Штатно стоит фильтр грубой очистки G4. Вместо него можно установить угольный фильтр CARBON EU9 - он задерживает запахи - или фильтр HEPA H11 для мелкой пыли и аллергенов. Оба фильтра - дополнительное оборудование. Более тонкий фильтр снижает максимальный расход (см. раздел о производительности).

• G4 и CARBON EU9 - замена раз в 3-6 месяцев.
• HEPA H11 - замена раз в 12 месяцев.

Автоматика и управление

Установка Minibox.E-300 mini GTC оснащена автоматикой GTC с цветным сенсорным пультом. Встроенная автоматика изолирована от внешней среды и имеет полный комплект датчиков.

• 10 скоростей вентилятора, уставка температуры приточного воздуха от +10 до +30 °C.
• Датчик температуры и влажности в пульте, датчики температуры приточного и уличного воздуха.
• Недельный таймер, контроль производительности, зимний старт, автозапуск.
• Подключение компрессорно-конденсаторного блока (ККБ), канального увлажнителя, вытяжной установки Minibox серии X, датчиков CO2 и влажности, управление VAV-системой.
• Подключение к «умному дому» по Modbus. Удаленное управление - через Ethernet-модуль EM-LAN (дополнительное оборудование), кабелем RJ45 к роутеру.

Важные характеристики

Рекомендуемая площадь указана производителем для высоты потолков 2,7 м и полуторакратного воздухообмена.

Конструкция и комплектация

• Шумоизолированный корпус с центробежным EC-вентилятором.
• Встроенная автоматика GTC с пультом управления.
• Керамические нагреватели.
• Фильтр G4.
• Датчики температуры и перегрева.
• Паспорт.

Дополнительно: фильтры CARBON EU9 и HEPA H11, клапан с электроприводом, шумоглушители 125/600 и 125/900, шумоподавляющий анемостат Ф125, Ethernet-модуль EM-LAN, датчики перепада давления и CO2, вытяжной блок Minibox серии X, монтажная рама с откидным козырьком.

Монтаж и эксплуатация

Положение установки выбирают по удобству размещения: горизонтально или вертикально, на стену, потолок или на подвесы. Со стороны обслуживания оставляют свободное место для открывания крышки и замены фильтра. Монтаж и первый запуск выполняет квалифицированный персонал с выводом установки на расчетные режимы.

Клапан с электроприводом в комплект E-300 mini не входит. Чтобы при остановке установки холодный воздух не попадал в помещение, его заказывают отдельно. Для уличного монтажа производитель предлагает монтажную раму с откидным козырьком, который защищает установку от осадков.

Производительность с разными фильтрами

Фактический расход зависит от сопротивления вентиляционной сети и установленного фильтра. По паспорту производителя максимальный расход: с фильтром G4 - 310 м³/ч, с фильтром CARBON - 290 м³/ч, с фильтром HEPA11 - 260 м³/ч.

Отличие от похожих моделей

• Minibox.E-300 - корпус 970×309×196 мм, два слота для фильтров, клапан с электроприводом в комплекте.
• Minibox.E-300-FKO - с фотокаталитической очисткой воздуха и УФ-лампой.

Автоматика на выбор: GTC (10 скоростей, сенсорный пульт) или Zentec (7 скоростей, цифровой пульт).

Гарантия и обслуживание

Гарантия производителя - 2 года при заполненном гарантийном талоне, гарантия Ventiline на монтаж - 5 лет. Гарантия сохраняется при монтаже и пусконаладке специализированной организацией и при использовании оригинальных фильтров. Замена фильтров в гарантийный ремонт не входит.
