Приточная установка с нагревателем Minibox.E-2050 GTC

Описание Minibox.E-2050 GTC

Minibox.E-2050 GTC - приточная установка с электрическим нагревом для большого дома, офиса, магазина или кафе. С фильтром G4 подает до 2050 м³/ч очищенного и подогретого воздуха. Внутри два EC-вентилятора и восемь керамических PTC-нагревателей общей мощностью 19,2 кВт, автоматика GTC на 10 скоростей. Подключение - по два патрубка Ф200 на входе и выходе, сеть 380 В.

Кому подходит

• Для дома или офиса площадью до 500 м², где нужен подогретый и очищенный приток.
• Подходит для магазинов, кафе и спортивных залов - эти помещения производитель называет в области применения.
• Для тех, кому нужна интеграция с «умным домом», увлажнителем, ККБ или вытяжной установкой: автоматика GTC управляет дополнительным оборудованием.
• Для объектов с электропитанием 380 В и вводом под кабель 5х10 мм².

Преимущества Minibox.E-2050 GTC

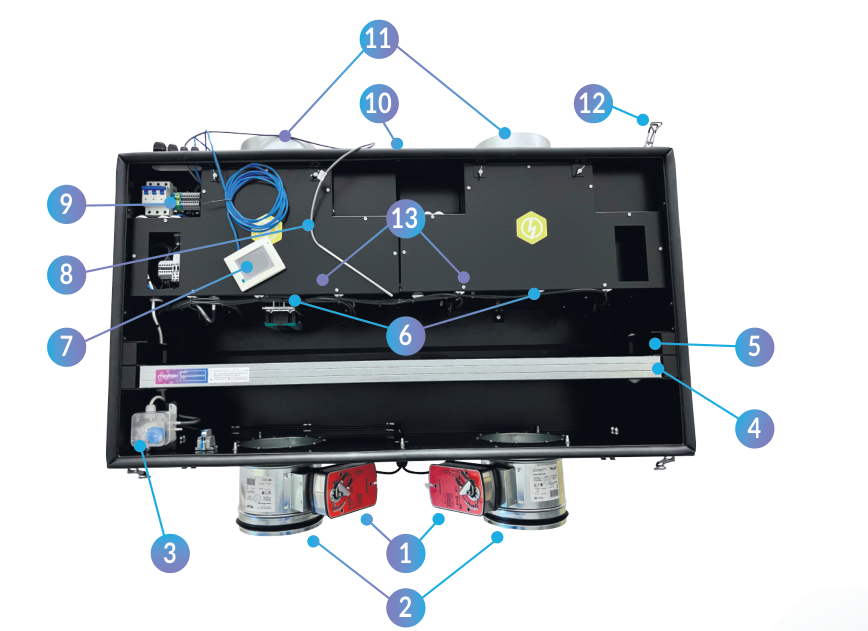

Как устроена установка

1. Приводы с возвратной пружиной - 2 шт.
2. Дроссель-клапаны Ф200 с креплением под привод - 2 шт.
3. Датчик дифференциального давления.
4. Первый слот для фильтра - фильтр G4 от грязи и пыли.
5. Второй слот для фильтра.
6. EC-вентиляторы - 2 шт.
7. Комплект автоматики: контроллер и пульт.
8. Температурный датчик.
9. Клеммная колодка для подключения дополнительного оборудования.
10. Двойной теплошумоизолированный корпус с уплотнительной резинкой по периметру.
11. Врезки Ф200.
12. Фиксаторы крышки для герметичного закрывания.
13. Керамические PTC-нагреватели - 8 шт. по 2,4 кВт.

Фильтрация воздуха

В установке два слота для фильтров. Штатно стоит фильтр грубой очистки G4. Во второй слот можно поставить фильтр HEPA-11, который задерживает мелкую пыль и аллергены, или угольный фильтр CARBON EU9 от запахов - это дополнительное оборудование. Также можно подключить канальные блоки доочистки Minibox.FKO и AirBox. Когда фильтры загрязнятся, сработает датчик загрязненности.

• G4 - замена раз в 3-6 месяцев.
• CARBON EU9 - замена раз в 6 месяцев.
• HEPA H11 - замена раз в 12 месяцев.

Автоматика и управление

Установка Minibox.E-2050 GTC оснащена автоматикой GTC с цветным сенсорным пультом. Встроенная автоматика изолирована от внешней среды и имеет полный комплект датчиков.

• 10 скоростей вентиляторов, уставка температуры приточного воздуха от +10 до +30 °C.
• Датчик температуры и влажности в пульте, датчики температуры приточного и уличного воздуха.
• Недельный таймер, контроль производительности, зимний старт, автозапуск.
• Подключение компрессорно-конденсаторного блока (ККБ), канального увлажнителя, вытяжной установки Minibox серии X, датчиков CO2 и влажности, управление VAV-системой.
• Подключение к «умному дому» по Modbus. Удаленное управление с Android и iOS - через Ethernet-модуль EM-LAN (дополнительное оборудование), кабелем RJ45 к роутеру.

Важные характеристики

Рекомендуемая площадь указана производителем для высоты потолков 3 м и однократного воздухообмена.

Конструкция и комплектация

• Шумоизолированный корпус с двумя центробежными EC-вентиляторами.
• Встроенная автоматика GTC с пультом управления, кабель пульта UTP 5 м с разъемом.
• Керамические нагреватели и блок управления нагревателем.
• Фильтр грубой очистки G4.
• Датчики температуры, загрязненности фильтров и перегрева.
• Клапаны с электроприводом.
• Съемный блок для монтажа и обслуживания.
• Паспорт, схема подключения, гарантийный талон.

Дополнительно: фильтры CARBON EU9 и HEPA H11, монтажный кронштейн, секция Minibox.FKO, шумоглушители 200/600 и 200/900, шумоподавляющие анемостаты Ф160 и Ф200, блок доочистки AirBox, Ethernet-модуль EM-LAN, датчики перепада давления и CO2, вытяжной блок Minibox серии X.

Монтаж и эксплуатация

Положение установки выбирают по удобству размещения: горизонтально или вертикально - на полу, на стене или под потолком, в том числе за подвесным потолком. Со стороны обслуживания оставляют свободное место для открывания крышки и замены фильтров. Монтаж и первый запуск выполняет квалифицированный персонал с выводом установки на расчетные режимы.

На улице установку монтируют на раме Minibox с козырьком или защищают от прямой воды навесом. При уличном монтаже производитель рекомендует тщательно теплоизолировать воздуховоды и соединения, чтобы в холодное время не выпадал конденсат.

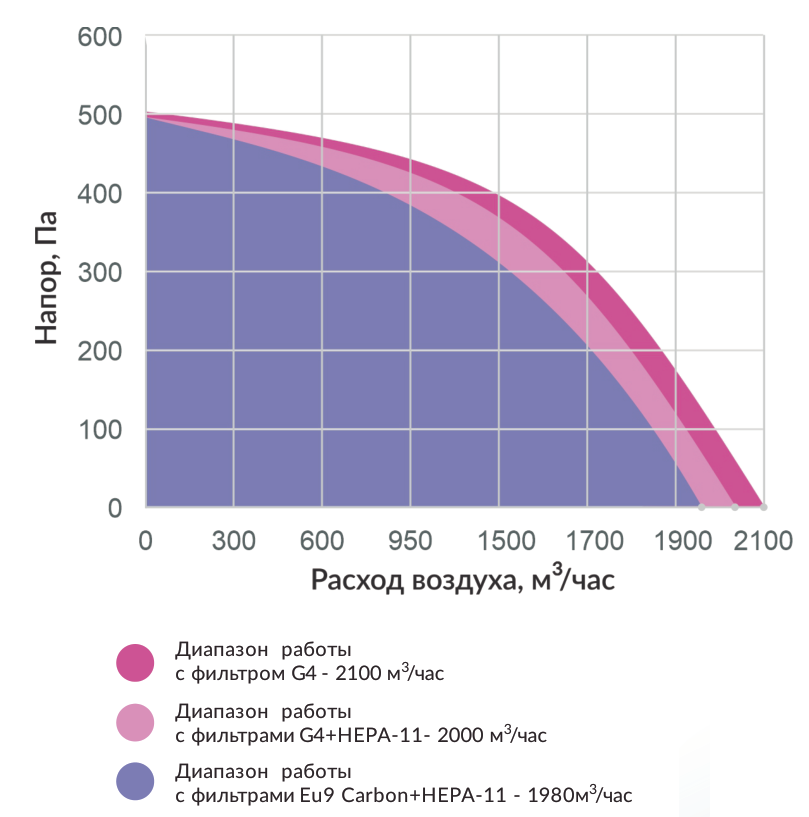

Производительность с разными фильтрами

Фактический расход зависит от сопротивления вентиляционной сети и набора фильтров. В технических характеристиках паспорта производительность с фильтром G4 - 2050 м³/ч. По графику производителя максимальный расход: с фильтром G4 - 2100 м³/ч, с фильтрами G4 + HEPA-11 - 2000 м³/ч, CARBON + HEPA-11 - 1980 м³/ч. Максимальный напор - около 500 Па.

Отличие от похожих моделей

• Minibox.E-2050.PREMIUM - та же установка с вентиляторами EC EbmPapst (Германия).
• Minibox.E-2050 Zentec - та же установка с автоматикой Zentec: 7 скоростей, цифровой пульт, удаленный доступ только с Android.
• Minibox.E-1550 - до 1550 м³/ч, нагреватель 14,4 кВт, корпус того же размера.
• Minibox.E-1050 - до 1050 м³/ч, нагреватель 9,6 кВт, корпус 690×650×381 мм с одним патрубком Ф200.

Гарантия и обслуживание

Гарантия производителя - 2 года при заполненном гарантийном талоне, гарантия Ventiline на монтаж - 5 лет. Гарантия сохраняется при монтаже и пусконаладке специализированной организацией. Замена фильтров в гарантийный ремонт не входит.
