Приточная установка с нагревателем Minibox.E-200-FKO GTC

Описание Minibox.E-200-FKO GTC

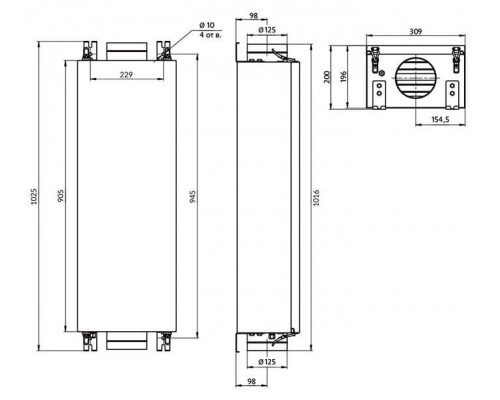

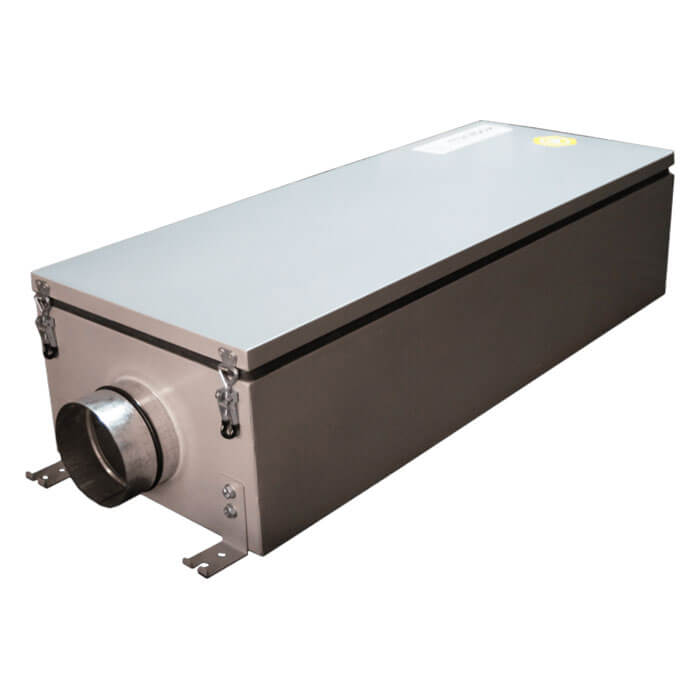

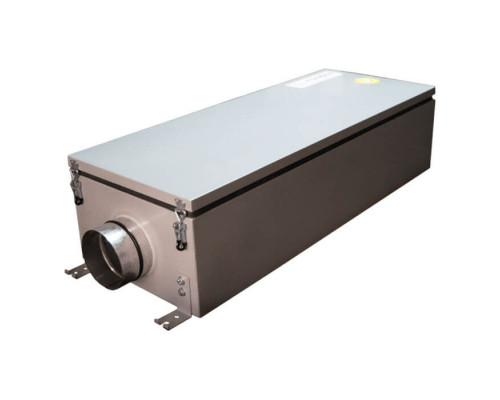

Minibox.E-200-FKO GTC - компактная приточная установка с электрическим нагревом и трехступенчатой очисткой воздуха для квартиры, дома или офиса. В комплекте три фильтра - G4, угольно-фотокаталитический и HEPA-11 - и УФ-лампа. С полным набором фильтров установка подает до 200 м³/ч очищенного и подогретого воздуха. Высота корпуса - 196 мм.

Кому подходит

• Для квартиры, дома или офиса площадью до 60 м², где нужен подогретый приток с очисткой от пыли и аллергенов.
• Подходит для квартир у оживленной улицы: угольно-фотокаталитический фильтр, по данным производителя, очищает воздух от выхлопных газов.
• Подходит для семей с аллергиками: фильтр HEPA-11 входит в комплект.
• Для монтажа за подвесным потолком, на балконе или лоджии: высота корпуса - 196 мм.

Преимущества Minibox.E-200-FKO GTC

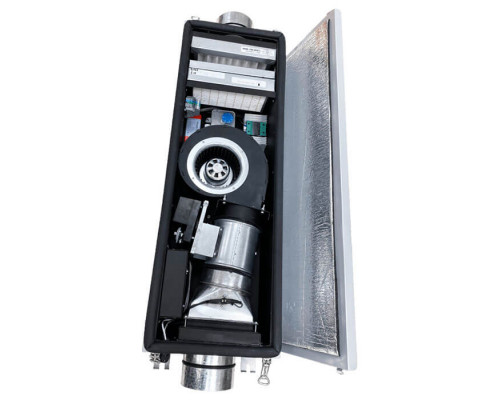

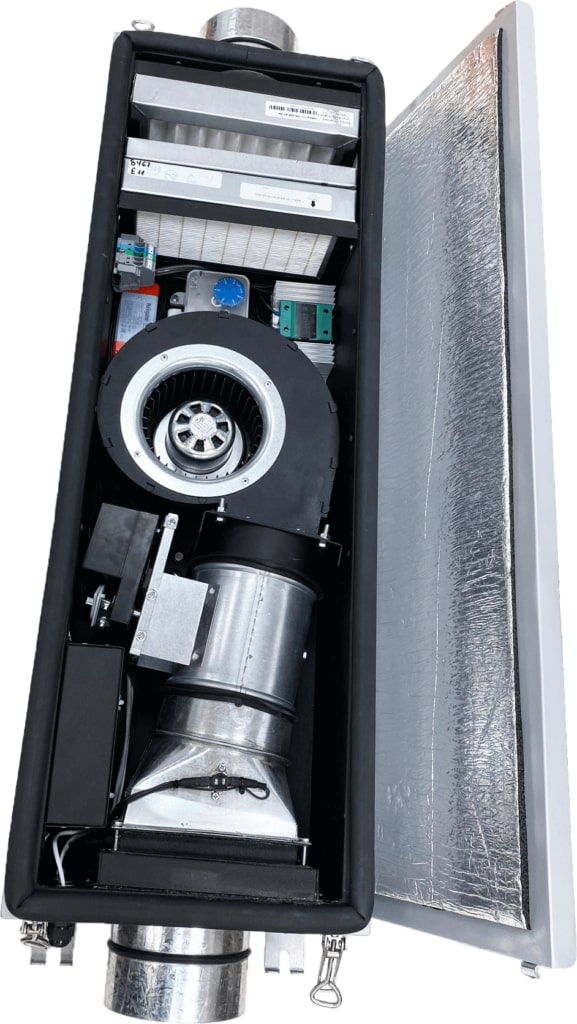

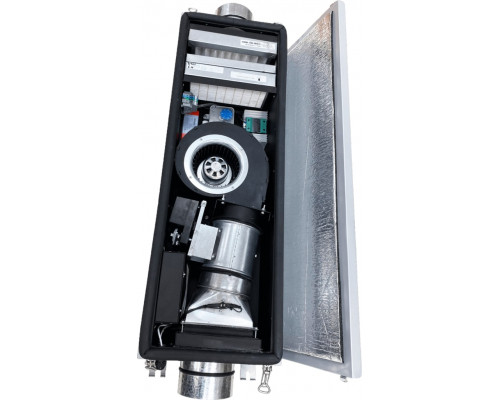

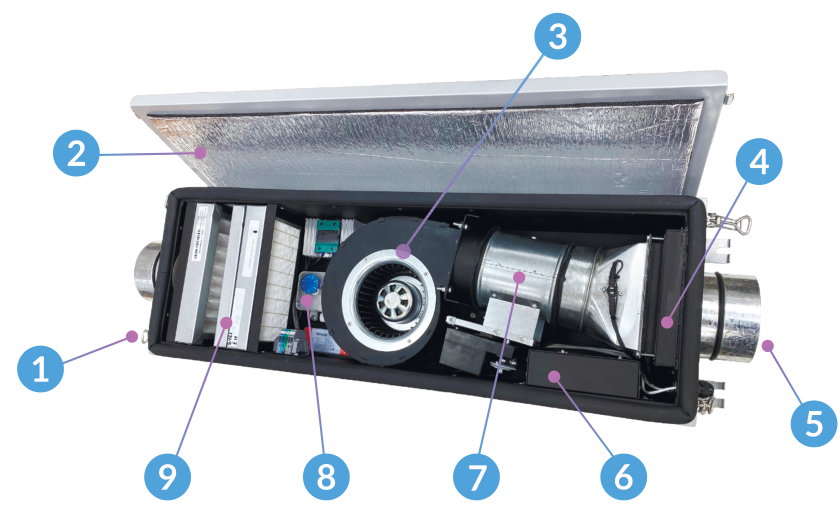

Как устроена установка

1. Прижимной механизм для герметичного закрывания крышки.
2. Крышка и корпус с двойной шумовиброизоляцией.
3. Центробежный вентилятор с EC-мотором.
4. Керамический PTC-нагреватель - пожаробезопасный, не сжигает кислород.
5. Фланец Ф125.
6. Встроенная автоматика с настенным пультом управления.
7. Клапан с приводом: при отключении установки блокирует доступ холодного воздуха.
8. Датчик загрязненности фильтров.
9. Комплект фильтров: G4, угольно-фотокаталитический и HEPA-11.

Фильтрация воздуха

Воздух проходит три ступени очистки. Фильтр G4 задерживает грязь и пыль. Фотокаталитический фильтр с засыпным кокосовым углем, по данным производителя, очищает воздух от выхлопных газов. Фильтр HEPA-11 задерживает мелкую пыль и аллергены. В установке также есть УФ-лампа. Когда фильтры загрязнятся, сработает датчик загрязненности.

• G4 - замена раз в 3-6 месяцев.
• HEPA H11 - раз в 12 месяцев.
• Фотокаталитический фильтр с засыпным кокосовым углем - раз в 12-18 месяцев.

Автоматика и управление

Установка Minibox.E-200-FKO GTC оснащена автоматикой GTC с цветным сенсорным пультом. Встроенная автоматика изолирована от внешней среды и имеет полный комплект датчиков.

• 10 скоростей вентилятора, уставка температуры приточного воздуха от +10 до +30 °C.
• Датчик температуры и влажности в пульте, датчики температуры приточного и уличного воздуха.
• Недельный таймер, контроль производительности, зимний старт, автозапуск.
• Подключение компрессорно-конденсаторного блока (ККБ), канального увлажнителя, вытяжной установки Minibox серии X, датчиков CO2 и влажности, управление VAV-системой.
• Подключение к «умному дому» по Modbus. Удаленное управление - через Ethernet-модуль EM-LAN (дополнительное оборудование), кабелем RJ45 к роутеру.

Важные характеристики

Рекомендуемая площадь указана производителем для высоты потолков 3 м и однократного воздухообмена.

Конструкция и комплектация

• Шумоизолированный корпус с центробежным EC-вентилятором.
• Встроенная автоматика GTC с пультом управления.
• Керамические нагреватели.
• УФ-лампа.
• Фильтр грубой очистки G4, фотокаталитический фильтр с засыпным кокосовым углем, фильтр HEPA H11.
• Датчики температуры, загрязненности фильтров и перегрева.
• Клапан с электроприводом.
• Паспорт.

Дополнительно: монтажный кронштейн, монтажная рама с откидным козырьком, шумоглушители Minibox 125/600 и 125/900, шумоподавляющий анемостат Ф125, Ethernet-модуль EM-LAN, датчики перепада давления и CO2, вытяжной блок Minibox серии X.

Монтаж и эксплуатация

Положение установки выбирают по удобству размещения: горизонтально или вертикально, на стену, пол или потолок. Со стороны обслуживания оставляют свободное место для открывания крышки и замены фильтров. Монтаж и первый запуск выполняет квалифицированный персонал с выводом установки на расчетные режимы.

Производитель допускает горизонтальный монтаж на фасаде здания на монтажной раме Minibox с откидным козырьком, который защищает установку от осадков.

Производительность и сопротивление сети

Фактический расход зависит от сопротивления вентиляционной сети и загрязнения фильтров. По паспорту производителя с фильтрами G4, HEPA-11 и фотокаталитическим максимальный расход - 200 м³/ч, максимальный напор - около 360 Па.

Отличие от похожих моделей

• Minibox.E-200-FKO PREMIUM - те же характеристики, вентилятор EC EbmPapst (Германия).
• Minibox.E-300-FKO - больший расход (до 350 м³/ч) и вентилятор 0,160 кВт, корпус 935×370×236 мм.
• Minibox.E-300 - без фотокаталитической очистки, штатно только фильтр G4, до 300 м³/ч.

В Minibox.E-200-FKO GTC стоит EC-вентилятор китайского производства с японскими подшипниками. Автоматика на выбор: GTC (10 скоростей) или Zentec (7 скоростей, цифровой пульт).

Гарантия и обслуживание

Гарантия производителя - 2 года при заполненном гарантийном талоне, гарантия Ventiline на монтаж - 5 лет. Гарантия сохраняется при монтаже и пусконаладке специализированной организацией. Замена фильтров в гарантийный ремонт не входит.
