Как уменьшить шум вентиляции с помощью воздуховодов и шумоглушителей

Гул вентиляционной установки, свист в решётках и постоянный низкочастотный шум могут сделать некомфортной даже правильно работающую систему вентиляции. Особенно хорошо посторонние звуки слышны ночью — в спальнях, детских комнатах, гостиничных номерах и кабинетах.

Чаще всего причина заключается не только в вентиляторе.

Шум усиливают слишком узкие воздуховоды, резкие повороты трассы, высокая скорость воздуха, плохо закреплённые каналы и отсутствие шумоглушителей.

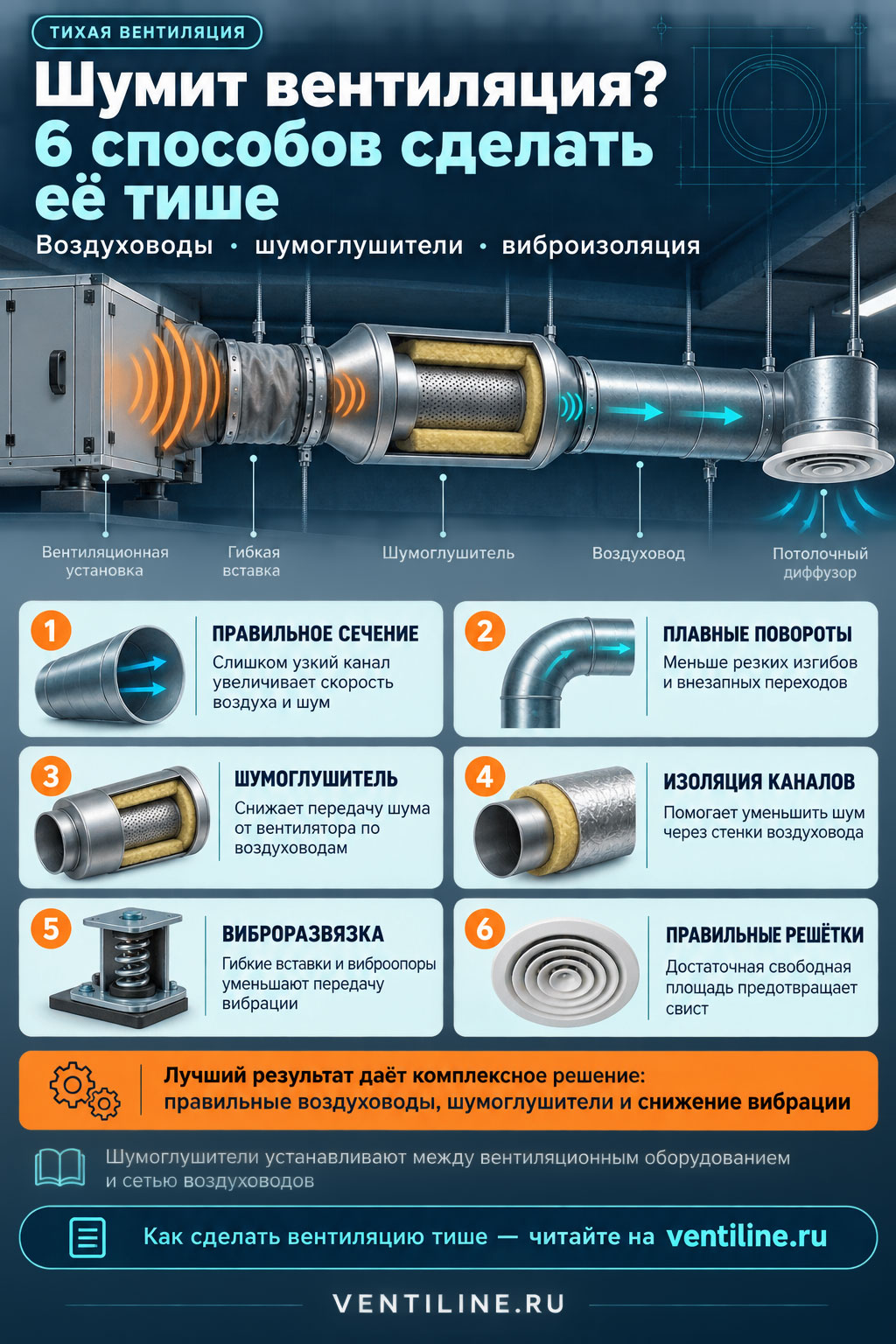

Чтобы вентиляция работала тихо, необходимо комплексное решение: правильно подобрать сечение воздуховодов, снизить сопротивление сети, изолировать вибрации и установить шумоглушители в тех местах, где шум распространяется от оборудования к помещениям.

Почему шумит вентиляция

Прежде чем покупать шумоглушитель, важно определить источник звука. В вентиляционной системе встречается несколько видов шума.

Шум оборудования

Его создают вентилятор, электродвигатель, подшипники и другие элементы вентиляционной установки. Звук передаётся по воздуховодам и может быть слышен даже в удалённых помещениях.

Если вентилятор работает на предельной скорости, загрязнены фильтры или нарушена балансировка рабочего колеса, уровень шума увеличивается. В такой ситуации одного шумоглушителя может быть недостаточно: сначала требуется обслуживание или корректировка режима работы оборудования.

Аэродинамический шум

Возникает непосредственно при движении воздуха. Основные причины:

• слишком высокая скорость потока;
• недостаточное сечение воздуховода;
• резкие повороты и переходы;
• большое количество тройников;
• частично закрытые клапаны;
• неправильно подобранные решётки и диффузоры;
• пережатые или провисшие гибкие каналы.

Характерные признаки аэродинамического шума — свист, шорох, шелест или гул, усиливающийся при повышении производительности вентиляции.

Вибрационный и структурный шум

Вентиляционная установка и жёсткие металлические воздуховоды могут передавать вибрацию на стены, перекрытия и каркас подвесного потолка. Строительные конструкции начинают работать как резонатор и распространяют звук по зданию.

Для решения проблемы применяют виброопоры, гибкие вставки и крепления с упругими прокладками. Канальный шумоглушитель снижает звук внутри воздушного тракта, но не заменяет виброизоляцию оборудования.

Передача звука между помещениями

Через общую сеть воздуховодов могут передаваться разговоры, музыка и другие бытовые звуки. Это особенно важно для спален, кабинетов, переговорных, гостиничных номеров и медицинских помещений.

Для ограничения такой передачи применяют раздельные ответвления, коллекторные системы, акустические вставки и шумоглушители на отдельных ветках.

Как воздуховоды влияют на уровень шума

Воздуховод — это не просто канал для перемещения воздуха. Его форма, диаметр, материал и способ монтажа напрямую влияют на акустический комфорт.

Подбирайте достаточное сечение

Чем меньше диаметр канала при одинаковом расходе воздуха, тем выше скорость потока. Вместе со скоростью растут сопротивление сети, нагрузка на вентилятор и вероятность появления шума.

В бытовых системах обычно стремятся ограничивать скорость воздуха:

• в магистральных каналах — примерно до 3–4 м/с;
• в ответвлениях к комнатам — примерно до 2–3 м/с;
• возле решёток и диффузоров — примерно до 1–2,5 м/с.

Это не универсальные нормативные значения, а практический ориентир. Окончательное сечение рассчитывают с учётом расхода воздуха, длины трассы, допустимого давления и требований к шуму.

Избегайте резких изменений направления

Крутой поворот сразу после вентилятора, резкое сужение канала или неправильно установленный тройник создают завихрения. Поток становится турбулентным, а внутри воздуховода появляется дополнительный шум.

При проектировании системы рекомендуется:

1. Сокращать количество поворотов.
2. Использовать плавные отводы и переходы.
3. Не уменьшать сечение без расчёта.
4. Оставлять прямые участки до и после важных элементов.
5. Не устанавливать диффузор вплотную к резкому повороту трассы.

Правильно используйте гибкие воздуховоды

Гибкие каналы удобны для подключения решёток, диффузоров и оборудования. Однако сильно провисший или сжатый гофрированный воздуховод создаёт повышенное сопротивление.

При монтаже его следует максимально растянуть, закрепить без перегибов и не использовать длиннее, чем необходимо. Для протяжённых магистралей чаще применяют гладкие жёсткие или полужёсткие каналы.

В распределительных системах частных домов хорошо работают гибкие пластиковые воздуховоды небольшого диаметра, подключённые к коллекторам. Такая схема позволяет вести отдельную ветку к каждому помещению и уменьшает передачу звука между комнатами.

Не путайте теплоизоляцию со звукоизоляцией

Теплоизолированный воздуховод защищает от теплопотерь и образования конденсата. Он может частично ослаблять высокочастотные звуки, но обычная теплоизоляция не заменяет полноценный шумоглушитель.

Если требуется именно снижение шума вентилятора и воздушного потока, используют специальные изделия со звукопоглощающим материалом.

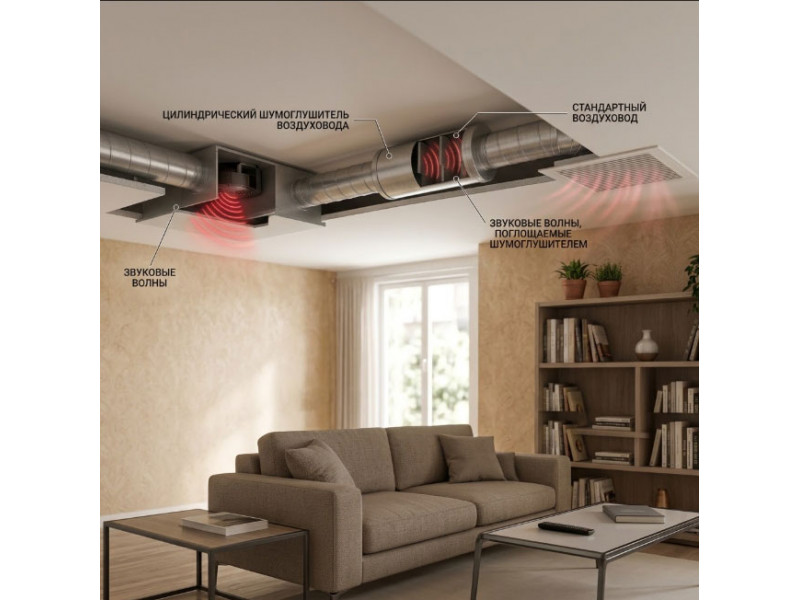

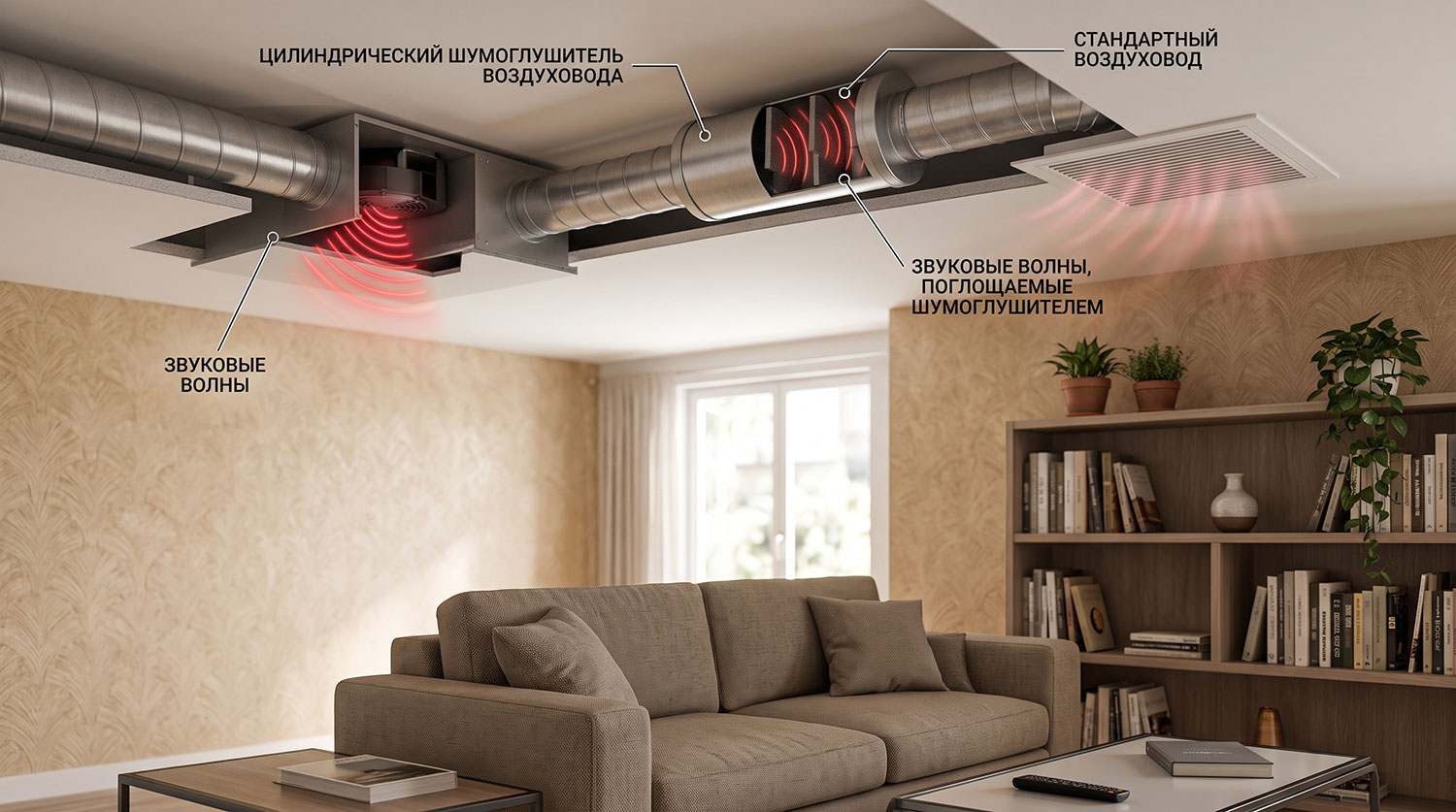

Как работают вентиляционные шумоглушители

Внутри шумоглушителя располагается звукопоглощающий слой. Звуковая энергия частично поглощается материалом и превращается в тепло, а поток воздуха продолжает двигаться по каналу.

Эффективность зависит от:

• конструкции шумоглушителя;
• его длины;
• площади внутреннего звукопоглощающего слоя;
• диапазона частот;
• скорости воздуха;
• правильности монтажа;
• характеристик вентилятора.

Чем длиннее шумоглушитель, тем выше обычно его способность ослаблять звук. Однако он одновременно создаёт дополнительное аэродинамическое сопротивление, поэтому выбирать изделие только по длине неправильно.

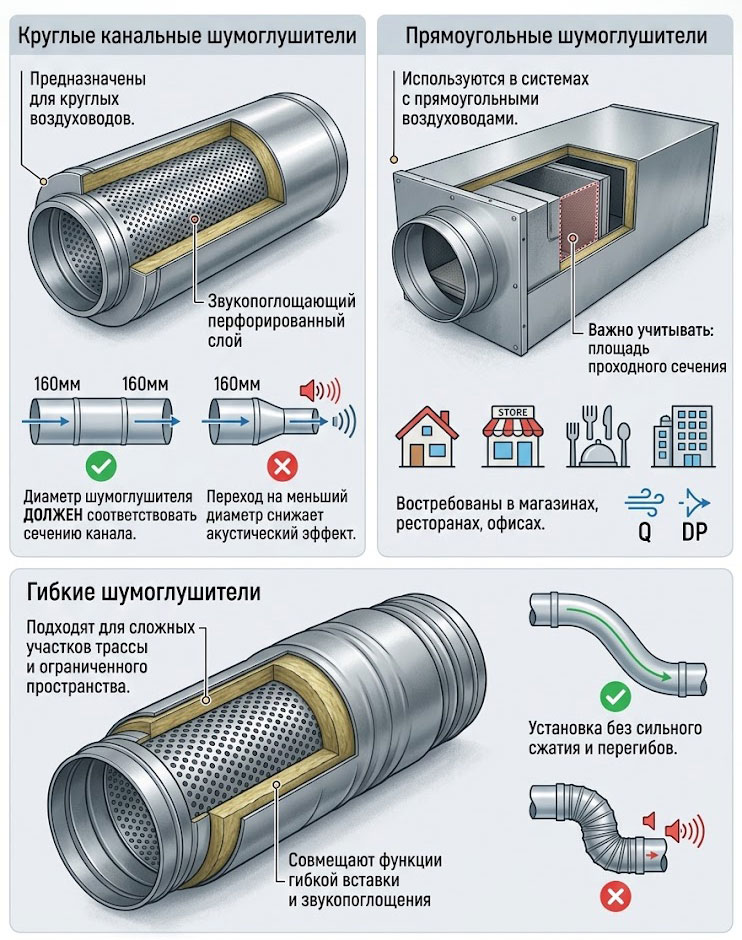

Какой шумоглушитель выбрать

Круглые канальные шумоглушители

Предназначены для круглых воздуховодов. Они удобны для квартир, частных домов, небольших офисов и компактных приточных установок.

Диаметр шумоглушителя должен соответствовать сечению канала. Например, к воздуховоду 160 мм обычно подбирают шумоглушитель с присоединительным диаметром 160 мм. Переход на меньший диаметр способен повысить скорость потока и частично свести акустический эффект к нулю.

Прямоугольные шумоглушители

Используются в системах с прямоугольными воздуховодами, а также там, где монтаж ограничен высотой потолка. Такие решения востребованы в магазинах, ресторанах, офисах и других коммерческих помещениях.

Важно учитывать не только размеры соединения, но и площадь проходного сечения, допустимый расход воздуха и потери давления.

Гибкие шумоглушители

Подходят для сложных участков трассы и подключения оборудования в ограниченном пространстве. Они помогают совместить функции гибкой вставки и звукопоглощающего участка, но должны устанавливаться без сильного сжатия и перегибов.

Где устанавливать шумоглушитель

Наиболее распространённая схема — монтаж шумоглушителей рядом с вентиляционной установкой:

• на приточном канале после установки;
• на вытяжном канале перед установкой;
• со стороны наружного воздуха, если шум вентилятора слышен на фасаде;
• на отдельных ветках перед спальнями, кабинетами или другими тихими помещениями.

Точное расположение зависит от конструкции установки и направления распространения звука. При монтаже необходимо соблюдать рекомендации производителя и предусматривать доступ для обслуживания соединений.

Если источник шума находится внутри комнаты — например, свистит слишком маленькая решётка, — установка шумоглушителя возле вентиляционной установки проблему полностью не устранит. Потребуется изменить сечение конечного участка или заменить воздухораспределитель.

Воздуховоды и шумоглушители: что решает каждую проблему

Типичные ошибки при борьбе с шумом

Возникает непосредственно при движении воздуха. Основные причины:

1. Установка самого мощного вентилятора «с запасом».

Избыточная производительность приводит к высокой скорости воздуха. Лучше выбирать установку по расчётному расходу и рабочей точке, а не только по максимальному количеству кубометров в час.

2. Уменьшение диаметра перед шумоглушителем.

Сужение увеличивает скорость и создаёт новый источник аэродинамического шума.

3. Использование длинной сжатой гофры.

Она повышает сопротивление сети и заставляет вентилятор работать интенсивнее.

4. Жёсткое соединение установки со строительными конструкциями.

Даже хороший шумоглушитель не остановит вибрацию, передаваемую через корпус, крепления или металлический канал.

5. Выбор изделия только по цене и диаметру.

Необходимо учитывать длину, снижение шума по частотам, допустимый расход и потери давления.

6. Попытка исправить шум после отделки.

Место для шумоглушителей, доступ к оборудованию и размеры каналов лучше предусмотреть на этапе проектирования.

Как подобрать тихую вентиляционную систему

Перед покупкой оборудования соберите исходные данные:

1. Определите необходимый расход воздуха для каждого помещения.
2. Рассчитайте диаметры и сечения воздуховодов.
3. Проверьте скорость потока на всех участках.
4. Посчитайте сопротивление сети с учётом фильтров, клапанов и шумоглушителей.
5. Выберите вентиляционную установку по рабочей точке.
6. Предусмотрите виброизоляцию и гибкие соединения.
7. Определите места установки шумоглушителей.
8. Проверьте доступность всех элементов для обслуживания.

Для комплектации системы на Ventiline.ru представлены воздуховоды, шумоглушители для вентиляции, коллекторы, пленумы, клапаны, решётки и диффузоры.

В каталоге можно подобрать круглые шумоглушители Provent RS, прямоугольные модели Provent KSE, а также канальные и гибкие шумоглушители Fliben Thermo Duct для разных диаметров и монтажных условий.

Тихая вентиляция начинается не с одного шумоглушителя, а с правильно спроектированной системы. Достаточное сечение воздуховодов снижает скорость воздуха, плавная трасса уменьшает турбулентность, виброизоляция защищает строительные конструкции, а шумоглушители ограничивают распространение звука по каналам.
